- MODEL: TEMPERATURE HUMIDITY CONTROLLER XY-WTH1
ماژول کنترل دما و رطوبت دیجیتال XY-WTH1 با نمایشگر LCD
یکی از کاربردی ترین مدارات کنترلی در صنایع مختلف و تجهیزات هوشمند سازی ، کنترل تجهیزات سرمایشی و گرمایشی و همچنین دستگاه های رطوبت ساز یا خشک کن می باشد. برای نمونه در دستگاه های جوجه کشی و یا سالن های پرورش قارچ لازم است رطوبت و دمای محیط از مقادیر ماکزیمم و مینیمم خارج نشود.
کنترلر دو منظوره YX-WTH1 با نمایشگر ال سی دی و همچنین سنسور قابدار صنعتی و سیمدار خود یکی از بهترین مدارات جهت کنترل همزمان دما و رطوبت است. این ماژول دارای دو رله مجزا و مستقل برای اتصال به سیستم سرمایشی/ گرمایشی و سیستم رطوبت ساز / خشک کن می باشد. humidification or dehumidification

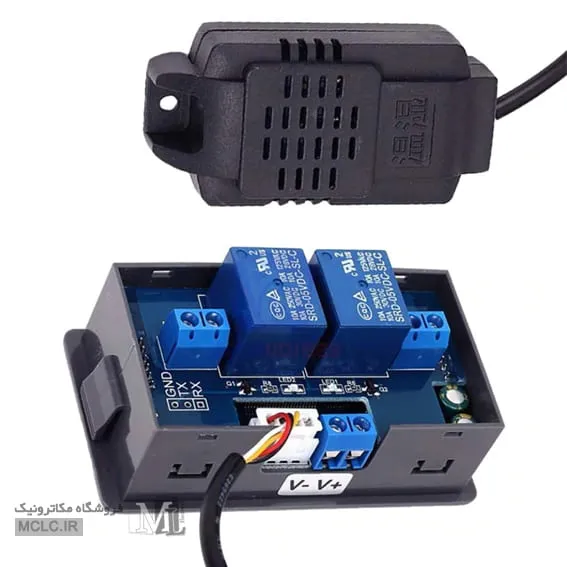

مهمترین ویژگی این برد کنترلی استفاده از سنسور SHT20 می باشد که یکی از بهترین سنسورهای دما و رطوبت بوده و دارای دقت و کارایی بسیار بالایی جهت تجهیزات حساس و دقیق است. این سنسور در یک قاب سنسور مخصوص جهت حفاظت در برابر ضربه و آب قرار گرفته است و توسط یک سیم با کیفیت به برد اصلی متصل شده است. بهتر است هنگام نصب سنسور بصورتی نصب نمایید که جریان هوا در مسیر سنسور قرار داشته باشد.
ویژگی دیگر این برد، قابلیت اتصال به سایر تجهیزات مانند مینی کامپیوتر ها و سایر میکروپروسسور ها از طریق ارتباط سریال و با پروتکل UART می باشد. دستورات مربوطه و اطلاعات بیشتر در دیتاشیت کالا قابل مشاهده است
ویژگی های ماژول ترموستات و کنترل رطوبت YX-WTH1:
-
رنج دما: منفی 20 الی مثبت 60 درجه سانتیگراد
-
رنج رطوبت: 0 الی 100 درصد
-
دقت: 0.1 درجه سانتیگراد
-
ولتاژ تغذیه: 6 الی 30 ولت مستقیم
-
نوع سنسور: سنسور خارجی سیمدار صنعتی SHT20
-
طول سیم سنسور: 80 سانتیمتر
-
حداکثر جریان خروجی: 10 آمپر
-
نوع نمایشگر: ال سی دی با بک لایت
-
دارای نمایشگر LED جهت تعیین وضعیت هر خروجی
-
دارای قاب و امکان روی باکس و تابلو
نحوه اتصال کنترلر دما و رطوبت XY-WTH1:

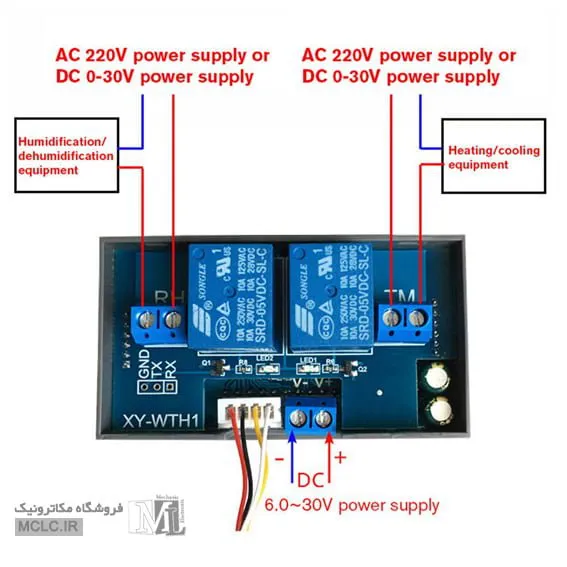

مطابق تصویر روبرو دو ترمینال خروجی آبی رنگ در پشت دستگاه وجود دارد. این ترمینال ها باید بصورت سری و مانند یک کلید در مسیر برق هر یک از خروجی ها قرار گیرند. بنابراین کلیه وسایل برقی مستقیم یا متناوب تا ولتاژ 250 ولت مانند برق شهری، قابلیت اتصال به ترمینال های خروجی را دارند
ترمینال TM جهت وصل کردن به وسایلی مانند کولر ، فن ، المان های خنک کننده و یا بخاری برقی ؛ هیتر ، المنت و وسایل گرمایشی برقی در نظر گرفته شده است.
ترمینال HM جهت وصل کردن دستگاه های بخار ساز و رطوبت ساز وپیزوهای بخار سرد و یا دستگاه های خشک کن در نظر گرفته شده است.

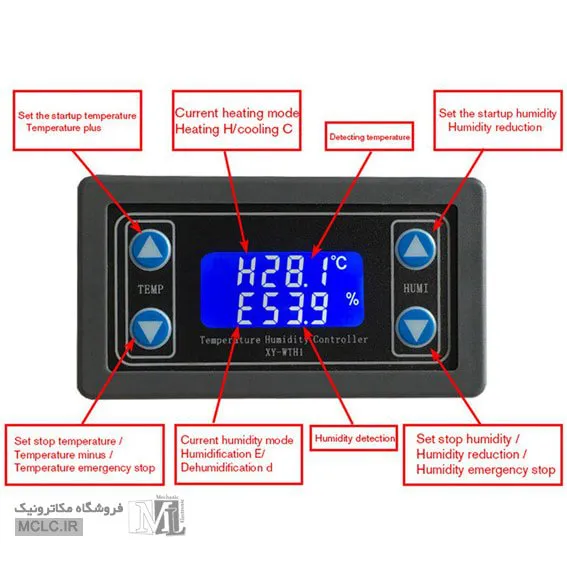

برنامه ریزی کنترل دما و رطوبت YX-WTH1:
چهار مد کاری ذیل برای این کنترلر در نظر گرفته شده است
COOLING کولر
HEATING هیتر
HUMIDIFICATION رطوبت ساز
DEHUMIDIFICATION خشک کن
همچنین بر روی برد امکان ارتباط سریال با مشخصات ذیل نیز فراهم است:
Baud Rate:9600bps Data bits :8
پیشنهاد میکنیم پیش از خرید ، از سربرگ دیتاشیت، دستورالعمل استفاده و راه اندازی را دانلود و مطالعه نمایید و پس از دریافت محصول آنرا مطابق فرایند تشریح شده برنامه ریزی و راه اندازی نمایید.
این کالا خدمات پس از فروش و امکان مرجوعی ندارد و مهلت بازگشت آن منوط به پلمپ بسته بندی می باشد. بنابراین، پیش از باز کردن بسته بندی آن لازم است ابتدا بصورت ظاهری آنرا بررسی نمایید و در صورت سلامت ظاهری ، پلمپ را باز و استفاده نمایید.
مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.
همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید. پس از رسیدن محموله نیز ، بسته بندی هر کدام را بصورت جداگانه و تکی باز نموده و تست کنین و در صورتی که مورد تایید شما قرار نگرفته ، از باز کردن بقیه اقلام خودداری نموده و مطابق فرایند استرداد کالا، اقلام پلمپ را استرداد نمایید.
در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.
