- موجودی: فروخته شده است
- تولیدکننده: کانون الکترونیک
- MODEL: DIMMER 5000 WATT KIT

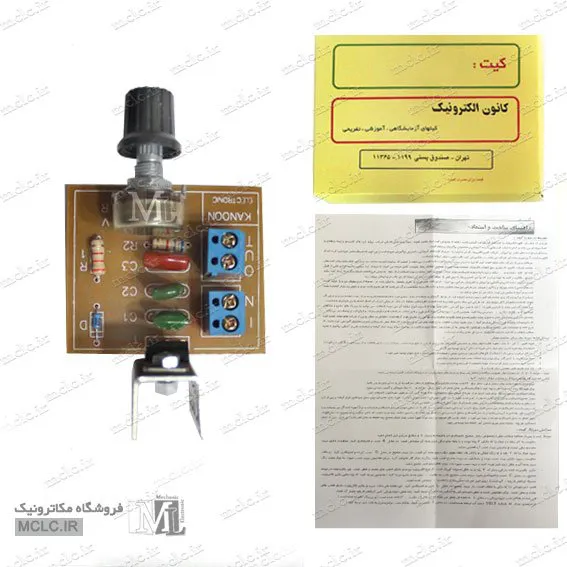

کیت دیمر 5000 وات شرکت کانون الکترونیک
کلیه قسمت های این مدار مستقیم و یا غیر مستقیم به برق 220 ولت متصل می باشند.بوسیله این مدار می توان نور لامپ و یا دور موتورهای 220 ولت AC(مانند دریل برقی،کولرو.....)و یا شدت حرارت انواع المنت را کم و یا زیاد نمود.
- قابلیت استفاده در توان های بالا:
باید توجه داشت که افزایش توان یک مدار دیمر،تنها با افزایش قدرت ترایاک آن ممکن نمی باشد و در توان های بالا مسایلی پیش می آید که موجب اخلال در کار مدار می گردند.
در مجموعه قطعات داخل کیت یک عدد ترایاک BTA24 ساخت ST و غیر ارجینال توسط سازنده در نظر گرفته شده است ولی در صورت نیاز میتوانید قطعه اصلی را جداگانه تهیه و جایگزین نمایید:
- ترایاک BTA24 مطابق دیتاشیت 25 آمپری می باشد.
- ترایاک BTA16 مطابق دیتاشیت 16 آمپری می باشد.
هیت سینک در نظر گرفته شده روی کیت برای این توان حرارتی کوچک بوده و بهتر است از یک هیت سینک بزرگتر استفاده نمایید
- کاهش نویز مدار:
در همه مدارات دیمر به دلیل تریگر شدن سریع ترایاک،پارازیت نسبتا شدیدی در اطراف تولید می شود که تاثیر آن روی رادیو و بخصوص موج متوسط آن کاملا محسوس می باشد و حتی در بعضی موارد استفاده از رادیو را در نزدیکی یک مدار دیمر در حال کار کردن غیر ممکن می سازد.هر چند در برخی مدارات فیلترهایی برای کاهش این پارازیت در نظر گرفته شده است اما تاثیر این فیلترها اکثرا قطعی نبوده و علاوه بر آن در ساختمان این فیلتر ها از سنف های پر قدرت استفاده شده که هم گران قیمت ب.ده و هم دارای حجم بسیار زیاد می باشند. در این مدار دیمر برای پرهیز از گرانی و بزرگ شدن حجم مدار از به کار بردن سلف صرف نظر شده و تنها از یک خازن به عنوان فیلتر استفاده شده است که تا حد زیادی میزان نویز را کاهش می دهد.
- حساسیت مدار:
اکثر مدارات دیمر فافد حساسیت لازم می باشند بطوریکه با چرخاندن دسته ولوم آنها ممکن است در محدوده وسیعی از گردش ولوم،توان منتقل شده به مصرف کننده به وجود آید. در طراحی این مدار از مقادیر مناسب استفاده شده است تا این مسئله پیش نیاید.
- استفاده به عنوان کنترل دور موتور:
در واقع استفاده از دیمر جهت کنترل دور موتور توصیه نمی شود و بهتر است از مدارت مخصوص کنترل دور موتور استفاده گردد. در واقع مدارات دیمر با کاهش سطح توان(ولتاژ) تحویل شده به موتور باعت میشوند که موتور با کشیدن جریان بیشتر آنرا جبران نماید و این میتواند منجر به آسیب دیدن موتور گردد.
ضمن اینکه جریان راه انداز (جریان اولیه) موتور ها حدود 3 الی 5 برابر جریان نامی می باشد. بنابراین لازم است در این موارد توان دیمر 5 برابر توان موتور در نظر گرفته شود
کیت الکترونیکی: شامل یک عدد برد مدارچاپی به همراه قطعات مدار مربوطه و دستورالعمل مونتاژ می باشد
