ماژول کاهنده ولتاژ به 5 ولت 3 آمپر خروجی USB | شارژر خودرویی

ماژول کاهنده ولتاژ به 5 ولت 3 آمپر خروجی USB | ماژول شارژر موبایل برای اتومبیل

این ماژول در داخل شارژر های فندکی خودرویی مورد استفاده قرار میگیرد و میتواند با ورودی 6 الی 24 ولت مستقیم(کلیه اتومبیل های سبک یا سنگین) خروجی 5 ولت با جریان مورد نیاز تا 3 آمپر را فراهم نماید. ماژول دارای یک ال ای دی نشانگر قرمز جهت وجود ولتاژ خروجی می باشد. همچنین با استفاده از این ماژول امکان فراهم کردن ولتاژ ثابت 5 ولت روی کانکتور USB با ورودی متغیر در بازه شش الی بیست و چهار ولت وجود دارد و میتوان این ولتاژ را برای تغذیه انواع مدارات الکترونیکی مورد استفاده قرار داد

This step-down (buck) power supply module converts its input voltage of 6V to 24V to a fixed 5V USB output at up to 3A continuous output current.

It is ideal for providing a regulated 5V USB output to charge your iPhone, Android phone, tablet or any other USB-powered device. It can be powered from a 6V, 9V, 12V or 24V battery, solar panel, wind generator or other power source.

Specifications:

• Small size, 26.4 (L) * 15 (W) * 7.4 (H) mm
• Input with reverse polarity protection diode, will not damage when input connect incorrect
• Ultra-low static current, 0.85 mA only.
• Module Parameters:
  • Module Properties: non-isolated buck module (BUCK) synchronous rectification
  • Input voltage: DC 6-24V Output voltage: 5.1-5.2V
  • Output current: 3A MAX (please enhance heat dissipation when full load using), the actual test result input 12V output current 2A do not need to enhance heat dissipation.
  • Conversion efficiency: can up to 97.5% (6.5V step down to 5V 0.7A) (after short reverse protection and fuses test value)
  • Switch frequency: 500KHz
  • Output ripple: 10mV around (12V to 5V3A) 20M bandwidth
  • Output indicator: Output voltage indicator is red
  • Operating temperature: Industrial grade (-40 ? to + 85 ?) (the higher the ambient temperature, the lower the output power)
  • Output over-voltage protection: Yes, input 1.5A fuse, output 5V have 300W TVS tube clamp protection.
  • Full load temperature: 30 ?
  • Static current: 0.85 mA
  • Load regulation: ± 1%
  • Voltage Regulation: ± 0.5%
  • Dynamic response speed: 5% 200uS
  • Output short circuit protection: Yes, but please do not short circuit for a long time
  • Input reverse polarity protection: Yes, there is reverse polarity protection diode
  • Output mode: USB

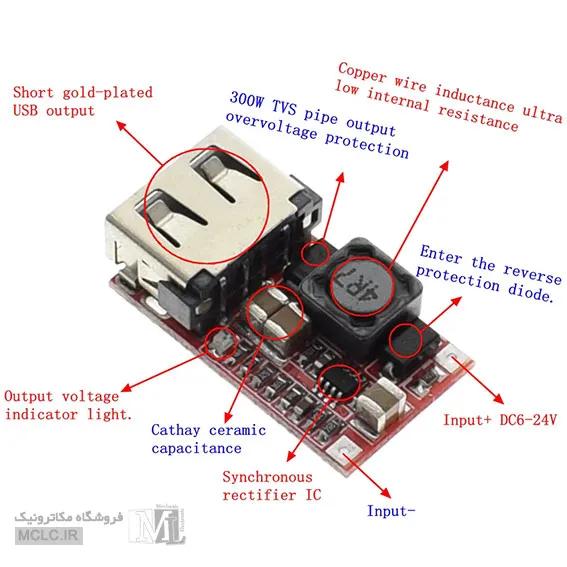

* New design, 3 solid state ceramic capacitors(MCC), more safe and low ripple
** Flat copper inductor, improve conversion efficiency
*** Output current: 3A MAX (please enhance heat dissipation when full load using), the actual test result input 12V output current 2A do not need to enhance heat dissipation.

تست و راه اندازی اولیه ماژول کاهنده ولتاژ به 5 ولت USB | شارژر خودرویی:

1) ماژول را از داخل بسته بندی خارج نمایید

2) ولتاژ منبع تغذیه آزمایشگاهی را روی ولتاژ 12 ولت مستقیم تنظیم نمایید

3) ولتاژ مثبت(گیره سوسماری قرمز) را به سمت دیود ss34 متصل کنید. ولتاژ منفی (گیره سوسماری مشکی ) را هم متصل کرده در صورت اتصال اشتباه ماژول روشن نمیشود ولی مشکلی هم پیش نخواهد آمد.

4) بعد از روشن شدن ال ای دی روی ماژول، گوشی تلفن همراه را توسط کابل شارژ به ماژول متصل و وضعیت شارژ را چک کنید
