- MODEL: SIGNAL 0-5 MOVING COIL PANEL MOUNT METER
میتر | گالوانومتر 0 الی 5 | صفر تا پنج | سیگنال متر
میترها سنجه های اندازه گیری هستند که در ابتدا برای اندازه گیری شدت صدا | دسی بل به وجود آمدند و بعدها کاربردهایی جهت نمایش میزان قدرت سیگنال های الکتریکی و پارامترهایی مانند جریان و ولتاژ و توان پیدا کردند.در واقع اندازه گیری هر پارامتری که قابلیت تبدیل به جریان الکتریکی داشته باشد را میتوان توسط میتر اندازه گیری کرد. پارامترهایی مانند دما ، نور ، فرکانس ، مقاومت از جمله کمیت های قابل اندازه گیری بوسیله میترها هستند.

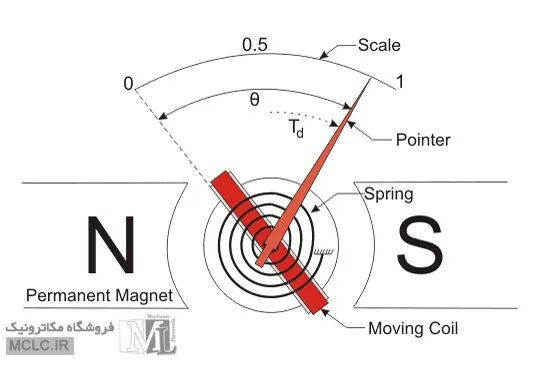

این میتر مطابق تصویر کالا از صفر تا 5 درجه بندی گردیده است و بوسیله سیم پیچ آن امکان سنجش سیگنال های الکترونیکی را دارد.
طراحی آن بصورتی می باشد که میتواند بر روی پنل دستگاه های الکترونیکی فیکس گردد.
پلاریته جهت اتصال سیگنال ورودی پشت میتر حک گردیده است.
حداکثر جریان قابل تحمل سیم پیچ این میتر 200 میکروآمپر می باشد و در صورت عبور جریان بالاتر امکان آسیب دیدن میتر وجود دارد.
حداکثر جریان قابل تحمل میتر 50 الی 100 میکرو آمپر است و لازم است شنت مناسب با مقاومت داخلی میتر موازی نمایید.
مقاومت سیم پیچ :حدود 700 اهم
ابعاد خارجی:4*4 سانتی متر
در گزینه های کالا دو مدل از این کالا وجود دارد که مربوطه به رنگ عقربه و صفحه پشت عقربه می باشد.

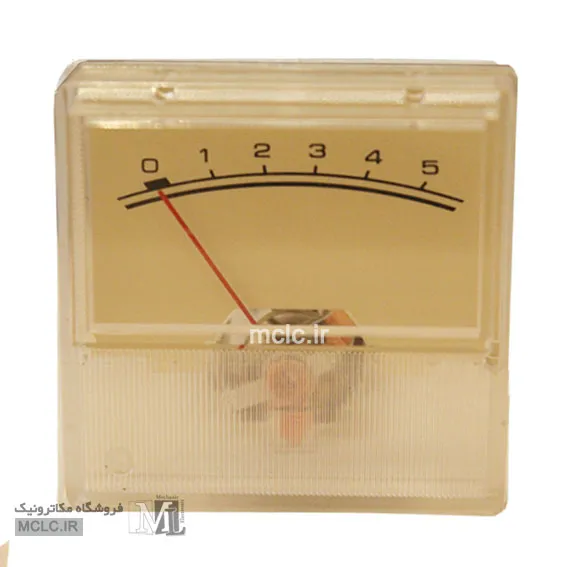

گزینه اول: صفحه کرم رنگ با عقربه قرمز

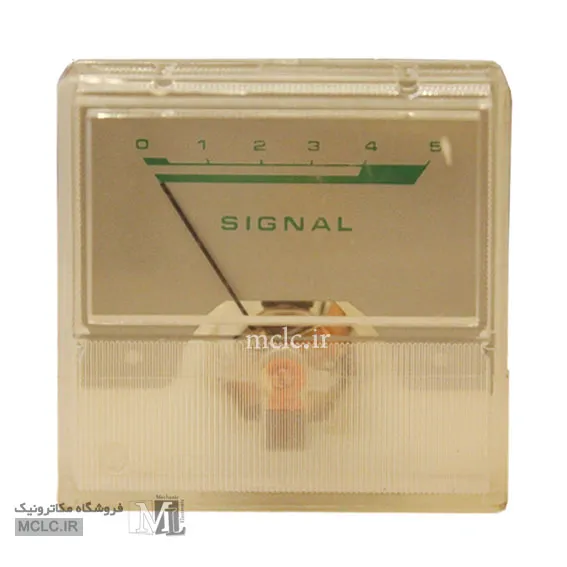

گزینه دوم: صفحه نقره ای با عقربه مشکی
این میتر در مدارات فرکانسی مثل فلزیاب ها و امثال آن مورد استفاده قرار می گیرد.همچنین در کتاب های اندازه گیری الکترونیکی با استفاده از پل های مقاومتی امکان اندازه گیری دقیق مقاومت های مجهول وجود دارد.(Wheatstone bridge) و یا محاسباتی جهت تعیین محل قطع شدن سیم ارائه شده است که در این مدارات لازم است یک گالونومتر به تعادل رسیدن پل (نقطه خنثی) را تعیین نماید.
همچنین می توان این میتر را با یک دیود زنر 11 ولتی بصورت معکوس و همچنین یک مقاومت 15 کیلو اهم سری نمایید و بوسیله آن یک تستر باتری 12 ولتی بسازید.بصورتی که عدد صفر میتر نشانگر ولتاژ صفر باتری و عدد 5 میترنشانگر ولتاژ 12 می باشد.
