ماژول MAX485 مبدل TTL به RS485

جهت ارتباط سریال بین تجهیزات الکترونیکی و کامپیوترها و PLC در صنایع و کارخانه ها و همچنین در مصارفی که انتقال دیتا در فواصل طولانی تر و بصورت دو طرفه صورت میگیرد از پروتکل سریال RS485 استفاده میگردد. مبدل MAX485 TTL TO RS485 INTERFACE MODULE که از چیپ MAX485 ساخت کمپانی MAXIM استفاده کرده و با ویژگی هایی مانند فاصله تا 1200 متر و نرخ سرعت 2.5 مگابیت بر ثانیه و ارتباط بین 32 دیوایس مورد استفاده قرار میگیرد:

Use MAX485 Interface chip

Uses differential signaling for noise immunity

Distances up to 1200 meters

Speeds up to 2.5Mbit/Sec

Multi-drop supports up to 32 devices on same bus

Red power LED

5V operation

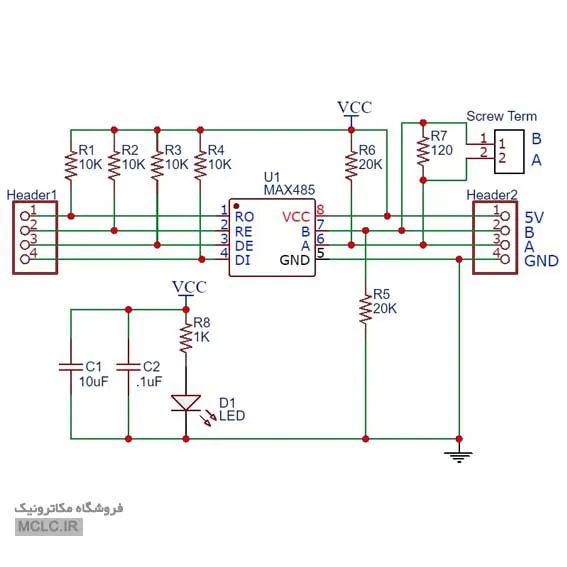

Module Connections

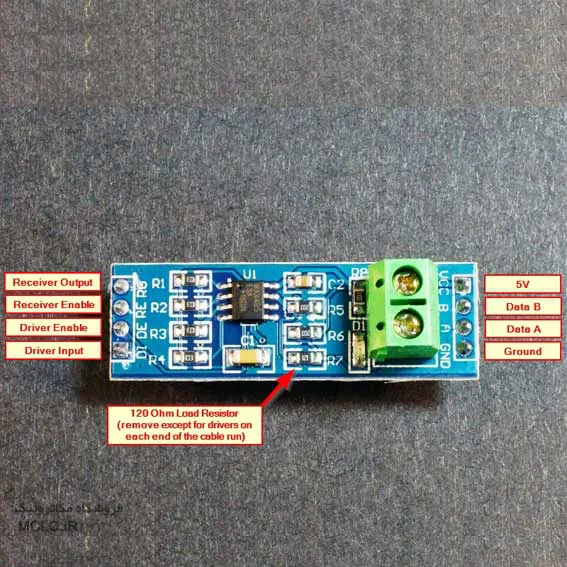

The module has two 4-pin headers on the assembly.

1 x 4 Header (Data side)

RO = Receiver Output. Connects to a serial RX pin on the microcontroller

RE = Receiver Enable. Active LOW. Connects to a digital output pin on a microcontroller. Drive LOW to enable receiver, HIGH to enable Driver

DE = Driver Enable. Active HIGH. Typically jumpered to RE Pin.

DI = Driver Input. Connects to serial TX pin on the microcontroller

1 x 4 Header (Output side)

VCC = 5V

B = Data ‘B’ Inverted Line. Common with the B

A = Data ‘A’ Non-Inverted Line. Connects to A on far end module

GND = Ground

1 x 2 Screw Terminal Block (Output side)

B = Data ‘B’ Inverted Line. Connects to B on far end module

A = Data ‘A’ Non-Inverted Line. Connects to A on far end module

خصوصیات عمومی
کاربری	کانورتر\|الکترونیک صنعتی
سطح تخصص لازم	حرفه ای
کشور سازنده	چین
بنچ مارک	3 از 5
استاندارد و تاییده ها	ندارد
گارانتی و خدمات پس از فروش	ندارد
