ماژول PWM دو کاناله با نمایشگر مخصوص کنترل دور موتور DC

ماژول PWM دو کاناله با نمایشگر مخصوص کنترل دور موتور DC | کنترلر دو کاناله سرعت توسط مدولاسیون پهنای باند

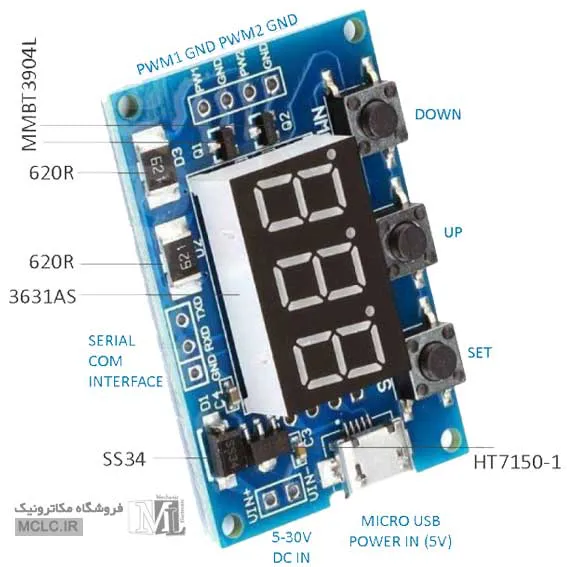

ماژول سیگنال ژنراتور جهت کنترل دور موتور HW-0515

دارای دو خروجی PWM1  و  PWM2 با فرکانس یک الی صد و پنجاه کیلو هرتز و DUTY CYCLE صفر تا صد در صد که امکان تغییر هر حروجی به صورت مستقل وجود دارد.

جهت تنظیم دستی پارامترهای باتوم SET را بصورت لحظه ای فشار دهید تا بین پارامتر های اصلی PWM شامل فرکانس و دیوتی سایکل هر خروجی جابجا شوید و سپس با نگه داشتن دکمه SET وارد پارامتر مربوطه شده و توسط باتوم های UP یا DOWN آن پرامتر را افزایش یا کاهش دهید

PWM frequency selection is divided into three ranges:

XXX (no decimal point): The smallest unit is 1Hz. The range is 1Hz-999Hz

X (one decimal point): The minimum unit is 0.1kHz. The range is 0.1kHz-99.9kHz

X.X.(three decimal points): The smallest unit is 1kHz. The range is 1kHz-150kHz

The Serial Parameters (9600 baud rate) are:

Data bits : 8

Stop bit : 1

Parity Bit : None

Flow control : None

The command format for setting the PWM frequency is “S1FXXXT”, that means “Set the frequency of PWM1 to XXX Hz (001Hz to 999Hz). And “S1DXXXT ” is applicable for setting the duty cycle (Set the duty cycle of PWM1 to XXX (001~100).

In short:

S1: PWM1

S2: PWM2

F: Frequency

D: Duty Cycle

T: End Sign

Communication standard : 9600 bps
Data bits : 8
Stop position : 1
Check digit : none
Flow control : none

1, set the frequency of the PWM

“ S1FXXXT ” : Set the frequency of PWM1 to XXX HZ ( 00 1~999)

“ S1FXX.XT ” : Set the frequency of PWM1 to XX.X KHZ ( 00. 1~99 . 9)

“ S1F: XXXT ” : Set the frequency of PWM1 to XXX KHZ ( 0.0. 1 . ~1 . 5 . 0 . )

' S 1 ' : PWM1

' S 2 ' : PWM2

' F ' : frequency

' D ' : duty cycle

' T ' is the end flag

2, set the duty cycle of the PWM

“ S1DXXXT ” : Set the duty ratio of PWM1 to XXX ; ( 00 1~100)

“ S2DXXXT ” : Set the duty ratio of PWM2 to XXX ; ( 00 1~100)

Set the success to return: DOWN ;

Setting failed to return: FALL .

خدمات پس از فروش:

این کالا خدمات پس از فروش و امکان مرجوعی ندارد و مهلت بازگشت آن منوط به پلمپ بسته بندی می باشد. بنابراین، پیش از باز کردن بسته بندی آن لازم است ابتدا بصورت ظاهری آنرا بررسی نمایید و در صورت سلامت ظاهری ، پلمپ را باز و استفاده نمایید.

مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.

همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید. پس از رسیدن محموله نیز ، بسته بندی هر کدام را بصورت جداگانه و تکی باز نموده و تست کنین و در صورتی که مورد تایید شما قرار نگرفته ، از باز کردن بقیه اقلام خودداری نموده و مطابق فرایند استرداد کالا، اقلام پلمپ را استرداد نمایید.

در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.

نحوه تست و راه اندازی ماژول PWM دو کاناله با نمایشگر مخصوص کنترل دور موتور DC :

1- بسته بندی ماژول را باز نمایید.

2- کانکتور USB شارژر موبایل را به ماژول وصل می کنیم.

3- با استفاده از کلید های UP و DOWN می توان افزایش و کاهش عدد را روی نمایشگر ماژول مشاهده کرد.
