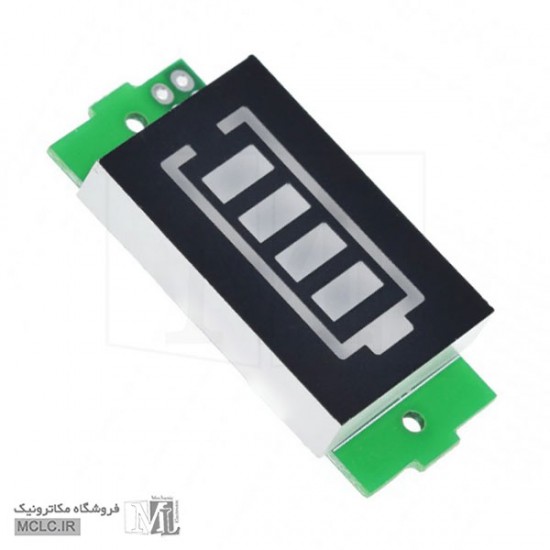

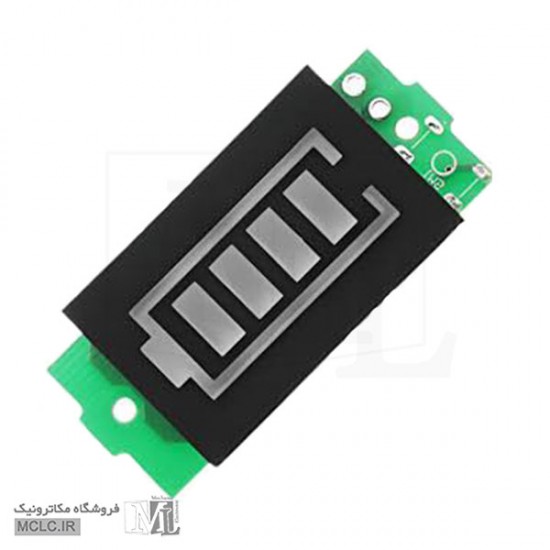

ماژول نمایشگر سطح شارژ باتری لیتیومی 1/2/3/4/5/6/7/8S با نمایشگر آبی سبز

این **ماژول نمایشگر سطح شارژ باتری لیتیومی** برای نمایش وضعیت شارژ پک باتری Li-ion طراحی شده است. این ماژول قابلیت پشتیبانی از **1 تا 8 باتری** (1-8S) را دارد و می‌تواند ولتاژ کلی پک را به تقریبی وضعیت شارژ تبدیل کند. با نمایشگر LED آبی، وضعیت شارژ به صورت ساده و خوانا نمایش داده می‌شود.

ویژگی‌های کالای ماژول نمایشگر سطح شارژ باتری لیتیومی

پشتیبانی از پک باتری **1 تا 8 سل** لیتیومی (1S تا 8S)
نمایشگر LED آبی برای نمایش وضعیت شارژ
قابلیت انتخاب تعداد سل با تغییر جامپر یا پد تنظیم
طراحی جمع‌وجور و مناسب نصب روی سیستم‌های باتری‌ای
مصرف جریان بسیار کم در حالت آماده به کار

مشخصات فنی کالای ماژول نمایشگر سطح شارژ باتری لیتیومی

ویژگی	مقدار / توضیح
تعداد سل پشتیبانی‌شده	1 تا 8 سل (1-8S)
ولتاژ کاری پک	معمولاً برای پک Li-ion 3.7 ولت (هر سل ~3.7V nominal)
ابعاد نمایشگر	طول 31 mm × عرض 20 mm
ابعاد برد اصلی	طول 42 mm × عرض 17 mm
نوع نمایشگر	LED آبی / سبز بر اساس گزینه های کالا

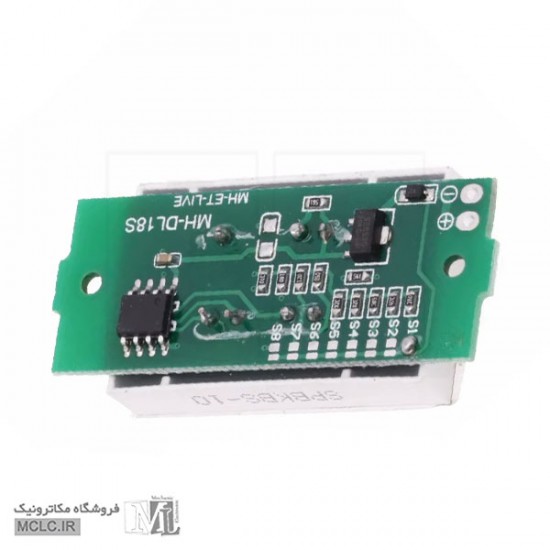

تنظیم سل	قابل تنظیم از طریق جامپر یا پد انتخاب سل
مصرف جریان	بسیار پایین در حالت آماده به کار

نکات مهم در استفاده از ماژول نمایشگر سطح شارژ باتری لیتیومی

حتماً تعداد سل پک را متناسب با تنظیم ماژول انتخاب کنید؛ اگر ماژول برای 8 سل تنظیم شود ولی پک شما دارای تعداد کمتر باشد، نمایش وضعیت ممکن است نادرست باشد.
از اتصالات محکم و سیم‌های با مقاومت پایین استفاده کنید تا افت ولتاژ روی مسیر باعث خطا نشود.
در زمان نصب و راه‌اندازی، توجه داشته باشید که ماژول و باتری در تماس با ولتاژ مناسب قرار گیرند تا از آسیب جلوگیری شود.
در محیط‌های با نویز الکترونیکی شدید، ممکن است سیگنال ولتاژ ناپایدار شود — در صورت امکان از فیلتر یا خازن‌های جانبی استفاده کنید.

در جمع‌بندی، این ماژول نمایشگر سطح شارژ باتری 1-8S با ابعاد جمع‌وجور و نمایشگر آبی انتخابی مناسب برای کاربردهایی مانند پهپاد، رباتیک یا سیستم‌های ذخیره‌سازی کوچک است که نیاز به نمایش وضعیت شارژ دارند.

خصوصیات عمومی
کاربری	تست و اندازه گیری
سطح تخصص لازم	نیمه حرفه ای\|حرفه ای
بنچ مارک	5 از 5
