ماژول شارژر باتری لیتیوم با ورودی سولار پنل
- موجودی: فروخته شده است
- MODEL: LI BATTERI CHARGER + SOLAR INPUT 09-AK4-10 MODULE
ماژول شارژر باتری لیتیوم با ورودی سولار پنل
ماژول شارژر جهت باتری های لیتیومی که ویژگی اصلی آن داشتن ورودی سولار و افزاینده ولتاژ سلول خورشیدی علاوه بر پورت میکرو USB جهت شارژ باتری لیتیوم می باشد. بنابراین با استفاده از این ماژول ولتاژ خروجی شارژ وابسته به شدت نور خورشید ندارد و خروجی ولتاژ 5 ولت را تامین میکند(افزایش نور باعث افزایش جریان و در نتجه بالا رفتن سرعت شارژ میگردد) ویژگی دیگر این ماژول کنترل جریان شارژ با میکروکنترلر فوق کم مصرف MSP430G2231 ساخت Texas Instruments جریان مصرفی یک میکرو آمپر در حالت استند بای می باشد
- افزاینده ولتاژ پنل سلول خورشیدی تا سطح 5 ولتی
- کنترل جریان شارژ با چیپ MSP430G2231
- دارای نشانگر وضعیت شارژ توسط ال ای دی
- دارای خروجی 5 ولت به عنوان افزاینده با استفاده از سوئیچ SW1
- دارای دو ورودی سولار و MICRO USB – انتخاب توسط SW2

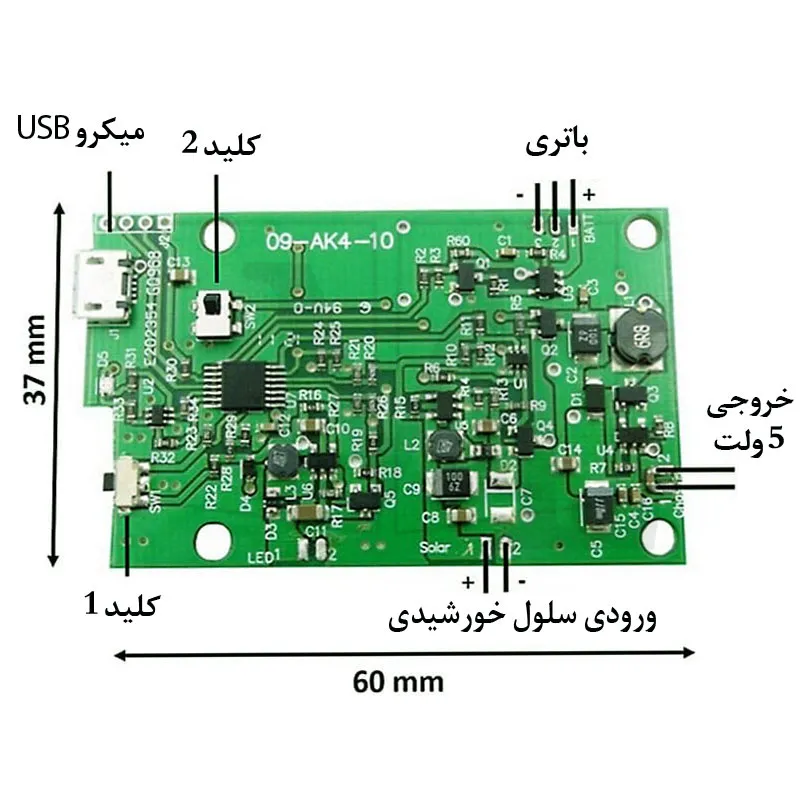

- ابعاد باریک : 60x37 میلی متر با ارتفاع 4 میلی متر
- پایه های ورودی ماژول قلع اندود می باشد
پین وسط ماژول شارژر برای اتصال ترمیستور باتری های لیتیوم پلیمر استفاده میشه و در صورت استفاده از باتری های که دارای دو پین هستن میتونیم از پین دوم یا وسط استفاده نکنیم
