ماژول شارژر باتری لیتیوم دو سل سکه ای با پروتکشن XH-2S-A2

معرفی محصول

ماژول XH-2S-A2 یک ماژول محافظ شارژ باتری لیتیومی ۲ سل با طراحی جمع‌وجور و مقرون به صرفه است. این ماژول امکان حفاظت از باتری‌ها در برابر اتصال کوتاه، شارژ و دشارژ بیش از حد را فراهم می‌کند و برای استفاده در پروژه‌های DIY، پاوربانک‌ها و تجهیزات الکترونیکی کوچک مناسب است.

مشخصات فنی

ویژگی	مشخصات
نوع باتری	2 سل
ولتاژ کاری	8.4 الی 9 ولت
جریان کاری ماکزیمم	5 آمپر
حفاظت‌ها	اتصال کوتاه، شارژ و دشارژ بیش از حد
ابعاد	کوچک
کاربرد	باتری‌های کوچک، پروژه‌های DIY، پاوربانک‌ها و تجهیزات الکترونیکی کوچک

کاربردها

مدیریت و حفاظت باتری‌های لیتیومی ۲ سل
پروژه‌های DIY و الکترونیک
پاوربانک‌ها و تجهیزات الکترونیکی کوچک

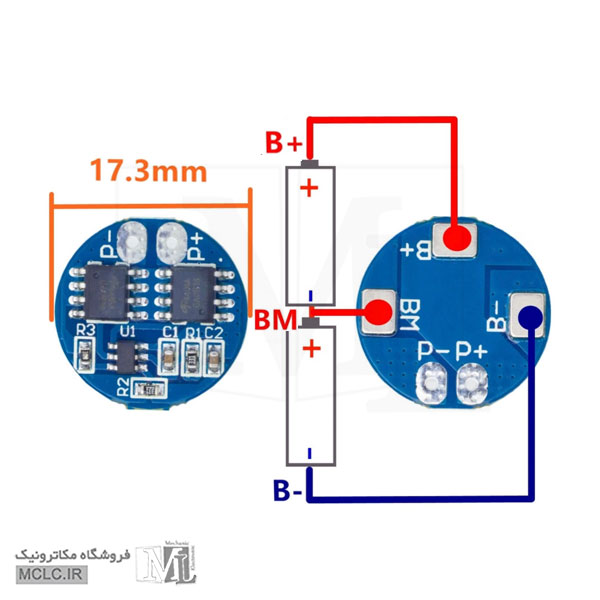

توضیحات تصویر — نحوه اتصال ماژول شارژر باتری لیتیوم دو سل سکه ای XH-2S-A2 به دو باتری

FAQ

این ماژول برای چه نوع باتری مناسب است؟

برای باتری‌های لیتیوم یون ۲ سل (2S) مناسب است.

چه نوع محافظتی ارائه می‌دهد؟

اتصال کوتاه، شارژ بیش از حد و دشارژ بیش از حد.

آیا نصب آن آسان است؟

بله، طراحی جمع‌وجور امکان نصب راحت روی برد و در پروژه‌ها را فراهم می‌کند.

برای مشاوره فنی از سربرگ نظر و سوال فنی کالا استفاده کنید.

Features:
Model: HX-2S-A2
Size: 17.5 x 17.5 x 3.2
Upper limit working current: 5A
Upper limit instantaneous current: 7A
Overcharge voltage range: 4.28v±0.05v
Over-discharge voltage range: 2.9V ± 0.05v
Quiescent current: less than 10uA
Charging voltage: 8.4V-9V
Short circuit protection: protection, delay self-recovery

Wiring instructions:
B+ connected to the battery positive
B- connected to the battery negative
MB connects the connection point between battery 1 and battery 2
P+ charging/discharging terminal positive (common terminal/discharge terminal common)
P- Charge/discharge terminal negative (common terminal / discharge terminal common)
