- MODEL: AD9850 40MHz DDS FUNCTION GENERATOR MODULE
ماژول سیگنال ژنراتور DDS با چیپ AD9850 تولید شرکت Analog Devices
ماژول فانکشن ژنراتور مبتنی بر متد DDS که همان Direct Digital Synthesis می باشد که در آن بوسیله یک فرکانس تولید شده توسط یک ساعت مرجع با فرکانس ثابت اقدام به تولید سیگنال هایی با فرکانس های پایینتر میکنند. این ماژول مجهز به اسیلاتور قدرتمند 125 مگاهرتزی است.
ابعاد ماژول بسیار کوچک بوده و طول آن 5 سانتی متر است و به دلیل همین حجم کوچک امکان استفاده از آن در بسیاری از پروژه های تولید سیگنال و یا اسیلوسکوپ مبتنی بر سیگنال ژنراتور وجود دارد
این فانکشن ژنراتور دو کانال موج مربعی و دو کانال موج سینوسی دارد و با ولتاژ تغذیه 3.3 ولت الی 5 ولت مستقیم کار میکند.
محدوده فرکانس موج مربعی: صفر الی یک مگاهرتز
محدوده فرکانس موج سینوسی: صفر الی چهل مگاهرتز
تنظیم دامنه سیگنال توسط PIN12
تنظیم DUTY CYCLEL موج مربعی با مولتی ترن روی ماژول
دارای پروتکل ارتباطی سریال و موازی
دارای فیلتر پایین گذر 70 مگا هرتزی جهت افزایش نسبت سیگنال به نویز
جریان خروجی 0.005 آمپر
جریان خروجی DAC : حدود 0.03 آمپر
مستحضر باشید در فرکانس های بالاتر از 20 مگاهرتز هارمونیک های سیگنال افزایش می یابد
|

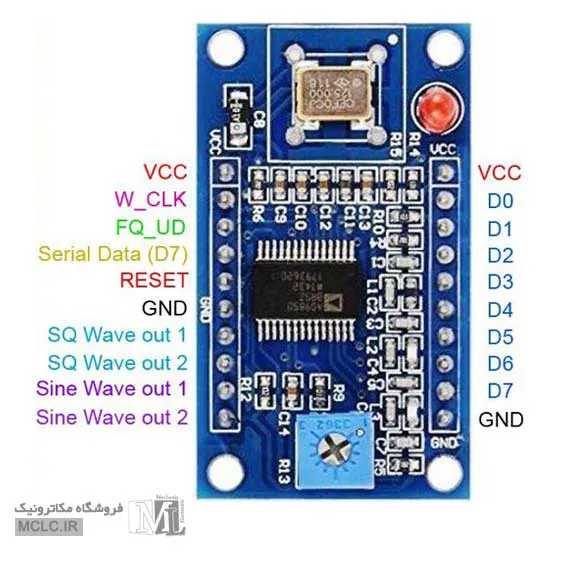

Pin Name |
Description |
|---|---|
|
VCC |
This is a voltage supply pin. 3.3V or 5V power input |
|
GND |
GND Pin. |
|
W_CLK |
Frequency Update. On the rising edge of this clock, the DDS will update to the frequency (or phase) loaded in the data input register, it then resets the pointer to Word 0 |
|
DATA |
D7, Serial Load |
|
RESET |
Reset. This is the master reset function; when set high, it clears all registers (except the input register) and the DAC output will go to Cosine 0 after additional clock cycles |
|
D0–D7 |
8-Bit Data Input. This is the 8-bit data port for iteratively loading the 32-bit frequency and 8-bit phase/28–25 control word. D7 = MSB; D0 = LSB. D7 (Pin 25) also serves as the input pin for the 40-bit serial data word. |
|
Square Wave Output 1 |
This is the comparator’s true output |
|
Square Wave Output 2 |
This is the comparator’s complement output. |
|
Sine Wave Output 1 |
Analog Current Output of the DAC. |
|
Sine Wave Output 2 |
The Complementary Analog Output of the DAC. |
