- MODEL: HW-685 CURRENT SENSING 4-20mA MODULE
ماژول سنسور جریان | مبدل جریان به ولتاژ HW-685 | XY-IT0V
ترنسدیوسر ، مبدل ، مترجم جریان به ولتاژ و یا سنسور جریان اصلاحاتی هست که میتوان برای این ماژول کاربردی مورد استفاده قرار داد
بوسیله این ماژول امکان تبدیل جریان 4 الی 20 میلی آمپر به سه سطح ولتاژ 0 الی 2.5 یا 3.3 یا 5 یا 10 ولتی امکان پذیر است. یعنی طراح ماژول پیش بینی هر نوع ولتاژی که شما نیاز داشته باشید تا در مدارات لاجیک یا میکروکنترلری و حتی مدارات و پروژه های کاربردی استفاده نمایید و دیگر نیازی به کانورت مجدد ولتاژ نداشته باشید را کرده است.
خروجی بسیاری از سنسورها ، جریان الکتریکی است ولی برای قرائت این جریان نیاز است آنرا به ولتاژ تبدیل کنیم.
ولتاژ تغذیه: 7 الی 36 ولت مستقیم (در صورتی که سطح ولتاژ 10 مد نظر باشد ولتاژ تغذیه باید بیشتر از 12 ولت تنظیم شود)
مراحل راه اندازی:

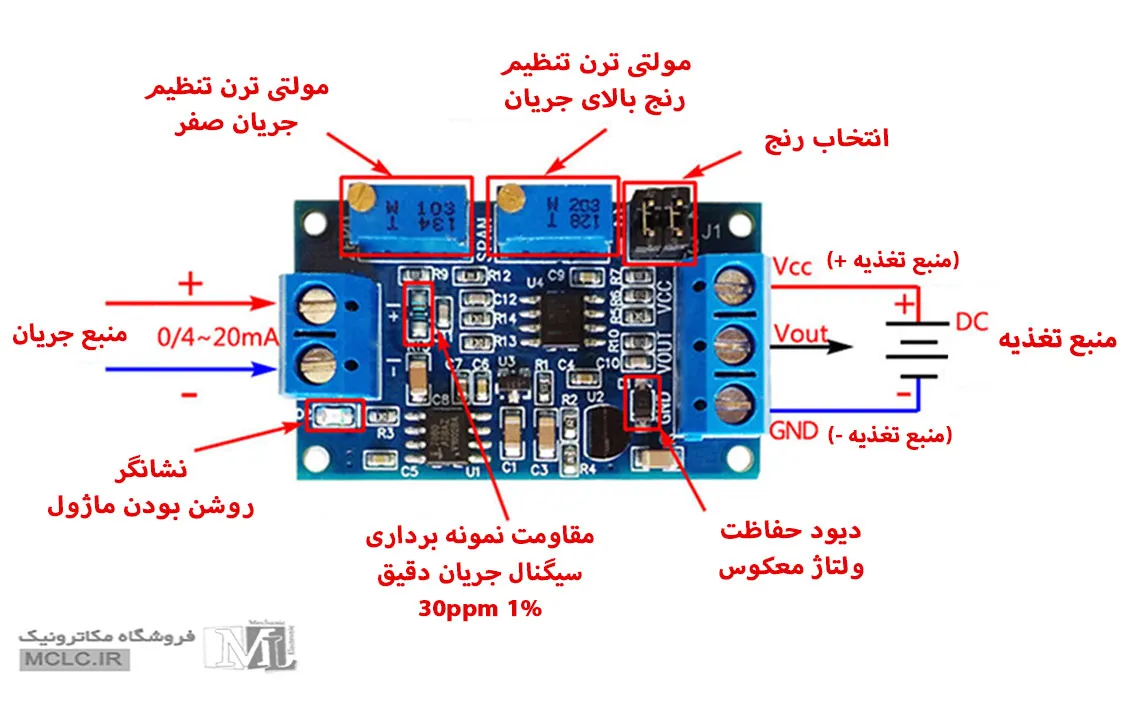

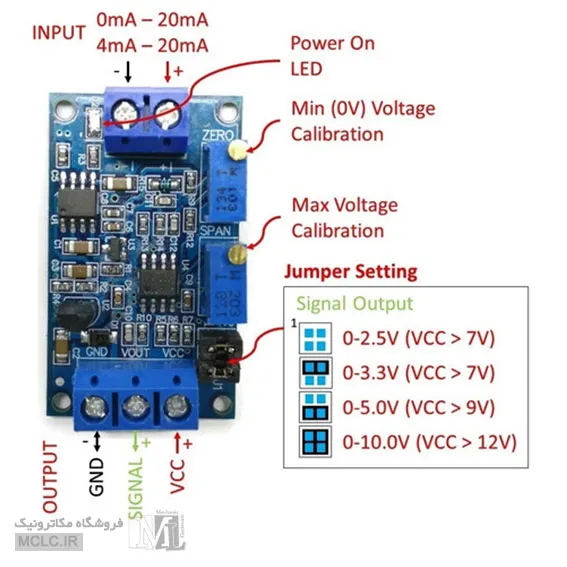

- جامپرهای روی برد را بر اساس سطح ولتاژ مورد نظر خود بر روی پین مربوطه قرار دهید
- بعد از اعمال ولتاژ تغذیه باید نشانگر ال ای دی روی ماژول روشن شود
- در حالتی که جریان صفر است مولتی ترن ZERO را تا زمان صفر شدن ولتاژ خروجی بچرخانید
- سپس در حالتی که جریان در مقدار ماکزیمم یا همان 20 میلی آمپر باشد مولتی ترن SPAN را تا زمان رسیدن ولتاژ خروجی به سطح ولتاژ مورد نظر خود بچرخانید
- مولتی ترن ها با چرخش ساعتگرد مقدار ولتاژ خروجی را افزایش می دهند
