ماژول سنسور تاچ خازنی TTP223

ماژول سنسور تاچ خازنی TTP223

سنسور تاچ سوییچ خازنی به عنوان یک جایگزین مناسب بجای تک سوییچ های مکانیکی معمول است که میتواند به پردازنده های مختلف مانند میکروکنترلر ها بصورت مستقیم متصل گردد. توان مصرفی پایین و ابعاد کوچک از جمله ویژگی های این ماژول است.

ویژگی جالب این ماژول اتو کالیبره بودن آن می باشد و میتواند به سرعت تغییر وضعیت در تاچ را تشخیص و متناسب آن عمل نماید بواسطه همین ویژگی میتواند حتی از پشت یک صفحه نیز تاچ را تشخیص دهد

بعضا با نزدیک شدن انگشت در فاصله خیلییی نزدیک (در حد چند میلی متر) و بدون تماس نیز سوییچ عمل میکند

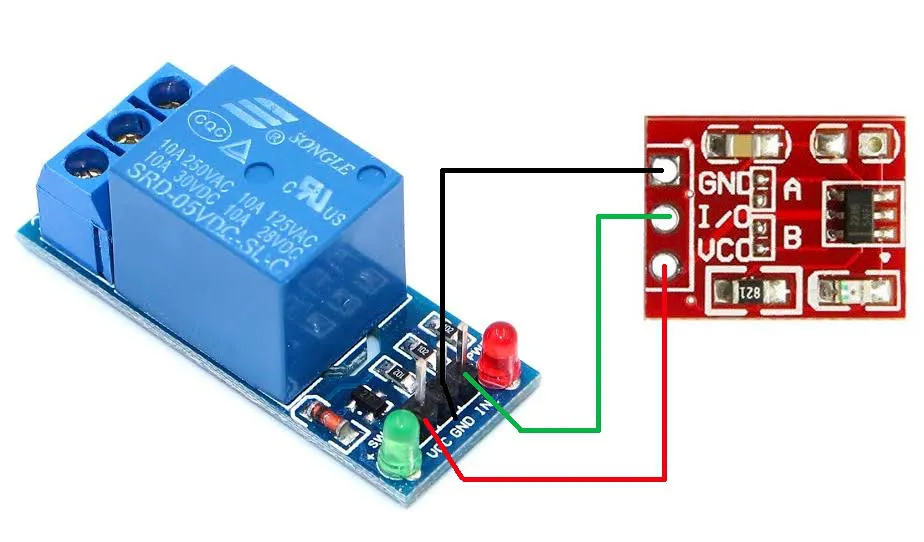

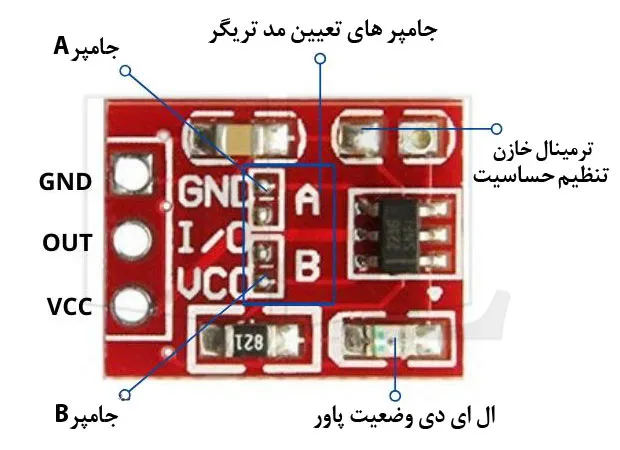

این ماژول توسط جامپر های A , B که در زیر برد در نظر گرفته شده اند، انواع کلید زنی لحظه ای یا دائمی را فراهم میکند. همچنین سطح ولتاژ خروجی ACTIVE HIGHE یا ACTIVE LOW نیز توسط همین دو جامپر قابل تعیین است

Trigger setting mode:(1- > Short ; 0- > No Short)
AB=00:No-lock High TTL level ouput;
AB=01:Self-lock High TTL level ouput;
AB=10:No-lock Low TTL level ouput;
AB=11:Self-lock Low TTL level ouput;

این ماژول از آی سی TTP223 استفاده نموده است که در در ادامه مشخصات اعلامی آی سی در دیتاشیت را مشاهده می نمایید

• The response time max ~ 60mS in fast mode, ~220mS at low power mode @VDD=3V
• Sensitivity can adjust by the capacitance(0~50pF)
• Have two kinds of sampling length by pad option(SLRFTB pin)
• Stable touching detection of human body for replacing traditional direct switch key
• Provides Fast mode and Low Power mode selection by pad option(LPMB pin)
• Provides direct mode、toggle mode by pad option(TOG pin)
  Open drain mode by bonding option, OPDO pin is open drain output, Q pin is CMOS output
• All output modes can be selected active high or active low by pad option(AHLB pin)
• Have the maximum on time 100sec by pad option(MOTB pin)
• Have external power on reset pin(RST pin)
• After power-on have about 0.5sec stable-time, during the time do not touch the key pad, and the function is disabled
• Auto calibration
• Re-calibration period is about 4.0sec, when key has not be touched
