- MODEL: TCS3200 MODULE
ماژول سنسور تشخیص رنگ TCS3200
ماژول مجهز به سنسور تشخیص رنگ TCS3200 می باشد که فرکانس خروجی آن وابسته به رنگ جسمی که در سنسور در مقابل آن قرار میگیرد تغییر میکند. در واقع فرکانس پالس مربعی خروجی این سنسور شدت هر یک از طیف رنگ های قرمز سبز و آبی را تعیین میکند و با ترکیب این سه طیف در یک پردازنده مانند میکروکنترلر میتوان کلیه رنگ ها را تشخیص داد. ماژول علاوه بر سنسور دارای 4 عدد LED سوپرهایبرایت و همچنین یک قاب (لنز) بر روی سنسور جهت کاهش تاثیر نورهای محیطی می باشد.
ویژگی ها و مشخصات:
- ولتاژ کاری: 2.7 تا 5.5 ولت
- جریان: 25 میلی آمپر
- نوع خروجی: فرکانس
- تعداد کانالها: 4 کانال
- خطا: 0.2 درصد با فرکانس 50 کیلوهرتز
- تبدیل شدت نور به فرکانس
- ارتباط مستقیم با میکروکنترلر
- عملکرد تک تغذیه ای
- توان پایین

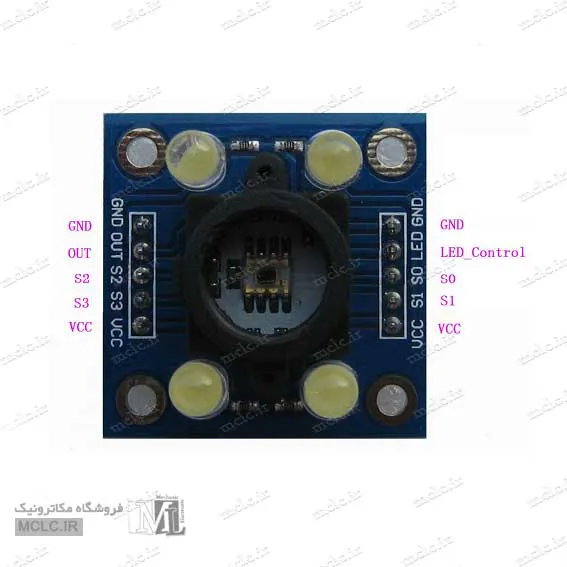

نحوه چیدمان پایه های ماژول تشخیص رنگ :
ماژول تشخیص رنگ هشت پایه داشته که پایه VCC به ولتاژ مثبت تغذیه و پایه GND به زمین و همچنین چهار پایه S0 و S1 و S2 و S3 برای تشخیص قرمز و آبی و سبز بودن و اسکیل بندی فرکانس خروجی از سنسور استفاده می گردند. خروجی OUT در واقع خروجی پالس مربعی خواهد بود که لازم است فرکانس آن اندازه گیری گردد.
