ماژول کنترل دور موتور 20A با PWM

ماژول کنترل دور موتور 20A با PWM ماژول الکترونیکی
ماژول کنترل دور موتور 20A با PWM ماژول الکترونیکی
فروخته شده است
ماژول کنترل دور موتور 20A با PWM ماژول الکترونیکی
ماژول کنترل دور موتور 20A با PWM ماژول الکترونیکی
ماژول کنترل دور موتور 20A با PWM
  • موجودی: فروخته شده است
  • MODEL: 20A PWM CONTROLLER MODULE

گزینه های در دسترس

ماژول کنترل سرعت یا دور موتور PWM مخصوص کنترل دور موتور DC بیست آمپر | کنترلر دور توسط مدولاسیون پهنای باند

برد الکترونیکی جهت تولید PWM با منظور کنترل توان تحویل شده به موتورهای DC با منظور کنترل دور این موتورها و همچنین امکان کنترل روشنایی برخی ال ای دی ها به همراه یک عدد ولوم که با سیم و کانکتور روی برد نصب میگردد

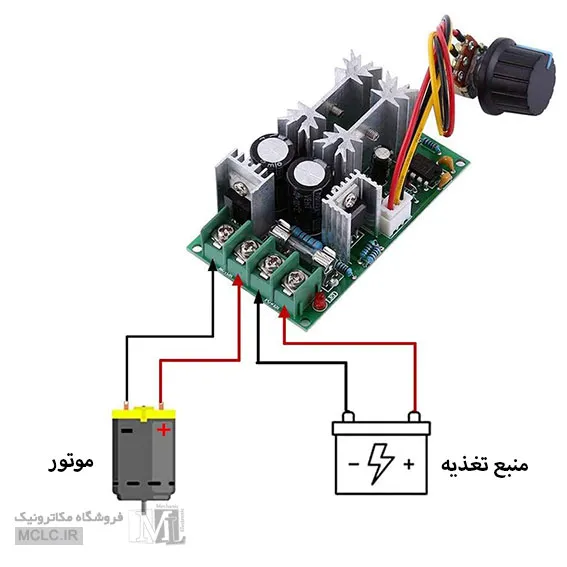

عملکرد ماژول کنترل دور PWM دوکاناله

ویژگی ها:

ولتاژ تغذیه: 10 الی 60 ولت مستقیم

حداکثر جریان: 20 آمپر

نسبت پهنای پالس به دوره تناوب DUTY CYCLE : صفر الی 100 درصد

حداکثر توان: 1200 وات



ماژول کنترل دور موتور DC دارای ولتاژ ورودی 10 تا 60 ولت، قابلیت جریان دهی تا 20 آمپر و توان تحویلی 1200 وات، پتانسیومتر خارج بردی، فیوز محافظت اضافه بار و فرکانس کاری 25 کیلوهرتز

مدولاسیون عرض پالس یا همان PWM یکی از روش های مرسوم کنترل دور موتورهای DC می باشد. با استفاده از این مدولاسیون سیگنالهای DC تبدیل به پالسهای مربعی ای می شود که زمان HI و LOW بودن سیگنال قابل تنظیم است. اگر زمان وظیفه یا Duty Cycle که نسبت HI به کل دوره تناوب می باشد تغییر کند میانگین ولتاژ یا همان مقدار DC سیگنال نیز متناسب با آن تغییر می کند. این تغییر سطح DC باعث تغییر در سرعت موتورها خواهد شد.

ماژول کنترل دور موتور DC دارای ولتاژ ورودی 10 تا 60 ولت بوده و قابلیت جریان دهی تا 20 آمپر و توان 1200 وات را دارد. این ماژول دارای پتانسیومتر خارج بردی، فیوز محافظت اضافه بار بوده و فرکانس کاری آن 25 کیلوهرتز می باشد.

Specifications:

  • Input voltage: DC10-60V
  • Output voltage: Linear load
  • Output current: 0-20A
  • Continuous power: 1200W
  • Speed regulating type: adjust flow
  • Speed mode: potentiometer (linear)
  • Speed range: 0-100%
  • Control frequency: 25KHz
  • Knob size: 097
  • Potentiometer mounting hole: 7mm
  • Module size: approx. 77x45x28mm /3.03*1.77*1.10''
  • Net weight: approx. 74g
  • Board Size: approx. 73x40mm /2.87*1.57''




نحوه تست و راه اندازی اولیه ماژول کنترل دور موتور 20A با PWM :

  1. ماژول را از داخل بسته بندی خارج نمایید
  2. ولتاژ منبع تغذیه آزمایشگاهی را روی 12 ولت مستقیم تنظیم نمایید
  3. یک عدد آرمیچر ولتاژ مستقیم 12 ولت را مطابق تصویر بالا به خروجی ماژول متصل نمایید
  4. مطابق تصویر بالا و با رعایت پلاریته ولتاژ مثبت و منفی منبع را به ورودی ماژول متصل نمایید
  5. با چرخش ولوم ماژول باید آرمچیر از حالت سکون به حداکثر سرعت و مجدد به حالت سکون برگردد

خدمات پس از فروش:

این کالا خدمات پس از فروش و امکان مرجوعی ندارد و مهلت بازگشت آن منوط به پلمپ بسته بندی می باشد. بنابراین، پیش از باز کردن بسته بندی آن لازم است ابتدا بصورت ظاهری آنرا بررسی نمایید و در صورت سلامت ظاهری ، پلمپ را باز و استفاده نمایید.

مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.

همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید. پس از رسیدن محموله نیز ، بسته بندی هر کدام را بصورت جداگانه و تکی باز نموده و تست کنین و در صورتی که مورد تایید شما قرار نگرفته ، از باز کردن بقیه اقلام خودداری نموده و مطابق فرایند استرداد کالا، اقلام پلمپ را استرداد نمایید.

در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.

خصوصیات ظاهری
ابعاد طول: 57mm عرض: 37mm ارتفاع: 21mm
بسته بندی نایلون
خصوصیات عمومی
کاربری کنترلر صنعتی|رباتیک|برق صنعتی
سطح تخصص لازم حرفه ای
کشور سازنده چین
بنچ مارک 4 از 5
استاندارد و تاییده ها ندارد
گارانتی و خدمات پس از فروش ندارد
