- موجودی: فروخته شده است
- MODEL: ZG-M1E ZIGBEE MODULE
ماژول زیگبی ZG-M1E با پایه آنتن SMA و تقویت کننده - CC2530
ویژگی ها:
- جریان مصرفی: 68 میلی آمپر
- ولتاژ کاری: 2 الی 3.6 ولت
- حداکثر برد: 1.6km
- فرکانس کاری: 2.4Ghz
- پروتکل ارتباطی: uart
- بودریت: 38400,9600,57600,115200
- نرخ تبادل: 2 کیلو بایت بر ثانیه
- ابعاد: 17x25 میلیمتر
در واقع این ماژول نسخه بهبود یافته نمونه های قبلی خود می باشد که بر روی آن پایه آنتن نصب گردیده و همچنین یک طبقه تقویت کننده که باعث افزایش برد ماژول تا بیشتر از یک کیلومتر میگردد نصب گردیده است.

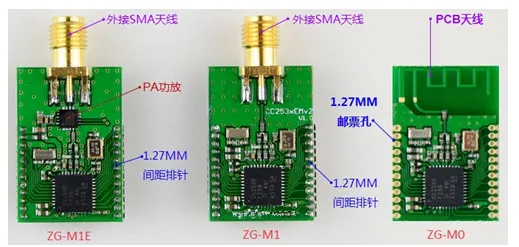

ZG-M1E Zigbee CC2530 Module with SMA Antenna PA Power Amplifier 1.6km
Parameter
1 Model: ZG-M1E
2 PCB size: 17*25 mm
3 Interface: UART (TX <P0.3>, RX<P0.2>)
4 Working voltage: 2.0V-3.6V
5 Working current: standby is 35mA, communication minimum 35mA , maximum 68Ma (the communication distance is bigger, the power consumption is bigger)
6 Working temperature: -40-85 degree
7 Transmission distance: 1.6km (open area)
8 Serial baud rate: 38400 (default), setting 9600bps, 38400bps, 57600bps, 115200bps
9 Node type: Router (default), configurable as coordinator
10 Communication rate: 2K bytes / second (point to point communication)
11 Wireless protocol: Zigbee 2007
12 Radio frequency: 2.4G
13 Status indication: the P1.0 port, external a LED to GND, three state indicator
Not connected Networking: bright 200ms, 1000ms cycle
Connect to the network: bright 20ms, 2000ms cycle
Data transceiver: bright 40ms, 200ms cycle
