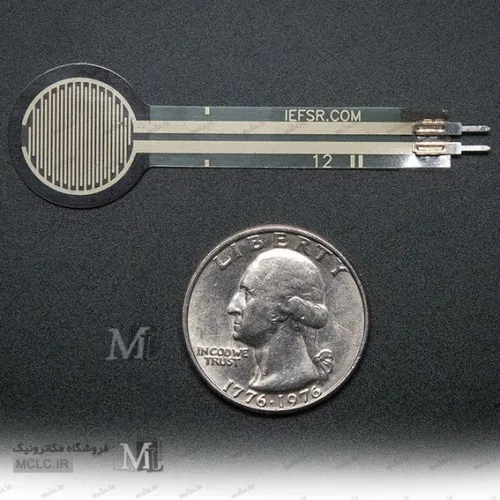

سنسور فشار مقاومتی 20 گرم FSR402
- موجودی: فروخته شده است
- MODEL: FORCE SENSING RESISTOR FSR402 20G
سنسور فشار مقاومتی 20 گرم FSR402 سنسور سنجش فشار
از این سنسور جهت تشخیص فشار فیزیکی و وزن استفاده میگردد، این سنسور در واقع یک مقاومت متغیر وابسته به فشار می باشد.راه اندازی این سنسور ساده می باشد ولیکن دقت خیلی بالایی جهت اندازه گیری وزن ارائه نمیکند. در واقع این سنسور صرفا جهت تشخیص وجود یا عدم وجود فشار و همچنین محدوده این فشار مورد مصرف می باشد. عمده کاربردهای آن در صنایع اتوماسیون ، خودروسازی، مهندسی پزشکی و رباتیک بوده و قیمت پایین آن از جمله مزایای این سنسور می باشد.
با توجه به عدم امکان لحیمکاری روی این سنسور، بهتر است از یک برد بورد کوچک یا گیره سوسماری جهت اتصال استفاده نمایید
رابطه فشار و تغییر مقاومت در FSR402:
| ولتاژ ولت | جریان میلی آمپر | FSR + R اهم | مقاومت FSR اهم | فشار N | فشار lb |
| 0 | 0 | بی نهایت | بی نهایت | بدون فشار | بدون فشار |
| 1.3 | 0.13 | 40K | 30K | 0.2 | 0.04 |
| 3.1 | 0.31 | 16K | 6K | 1 | 0.22 |
| 4.5 | 0.45 | 11K | 1K | 10 | 2.2 |
| 4.9 | 0.49 | 10.25K | 250R | 100 | 22 |
