ست شابلون مربعی مخصوص آی سی BGA با فیکسچر

ست شابلون مربعی مخصوص آی سی BGA | حرارت مستقیم به همراه فیکسچر

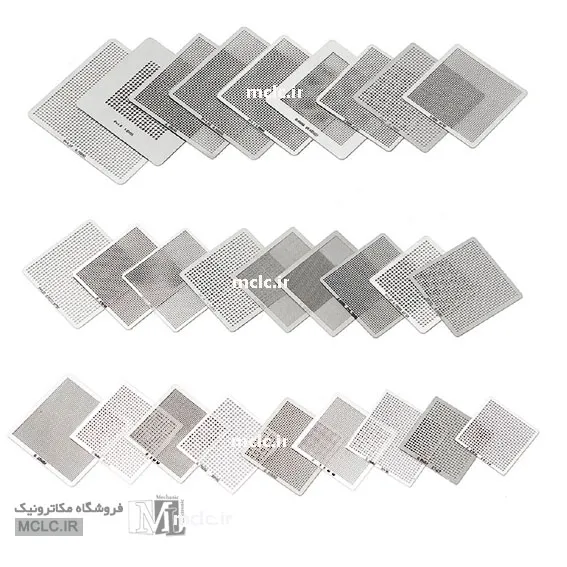

10 عدد شابلون متنوع و پرکاربرد به همراه فیکسچر مربوطه، این شابلون های فلزی یا استنل استیل مورد استفاده تعمیرکاران جهت عملیات پیش مونتاژ آی سی ها (بویژه BGA) مورد استفاده قرار می گیرد.

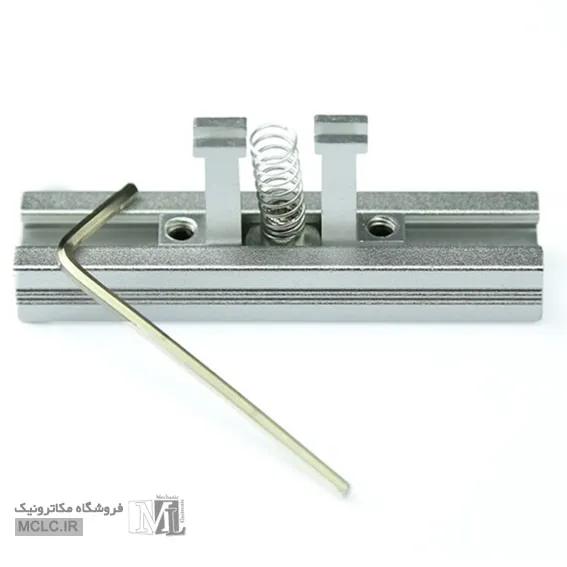

یک عدد فیکسچر آلومینیومی ممکن است آچار آلن روی مجموعه سایز مناسب نداشته باشد و باید بصورت جداگانه توسط مشتری تهیه گردد
ده شابلون مربعی: 30x30 قطر : 0.3 میلیمتر 30x30 قطر : 0.35 میلیمتر 30x30 قطر : 0.5 میلیمتر 33x33 قطر : 0.6 میلیمتر 35x35 میلیمترقطر: 0.4 میلیمتر 35x35 میلیمتر فاصله سوراخ ها: 0.76 میلیمتر قطر: 0.45 میلیمتر 40x40 میلیمتر فاصله سوراخ ها: 0.9 میلیمتر قطر: 0.6 میلیمتر 41x41 میلیمترقطر: 0.76 میلیمتر 45x45 میلیمتر فاصله سوراخ ها: 1.0 میلیمتر قطر: 0.6 میلیمتر 50x50 میلیمتر فاصله سوراخ ها: 1.02 میلیمتر قطر: 0.55 میلیمتر

آمورش شابلون زدن تراشه های BGA

قبل از استفاده باید از تمیز بودن سطح شابلون و پایه های آی سی مطمئن شوید برای این منظور می توانید از یک سمباده نرم یرای پاک کردن شابلون و بوسیله مسواک و اسپری پایه آی سی را بشویید.دقت کنید با کمک چسب کالک آی سی بدون فاصله به شابلون بچسبد و پایه ها از پشت شابلون به درستی دیده شوند.
بعد از این مرحله می توانید خمیر قلع را کاردک بر روی شابلون قرار دهید و توسط هیتر با رعایت فاصله و دمای مناسب (بین 350 الی 400 درجه سانتیگراد) آنرا هیت بگیرید.
