- MODEL: BGA UNIVERSAL DIAGONAL REBALL REWORK STATION BASE

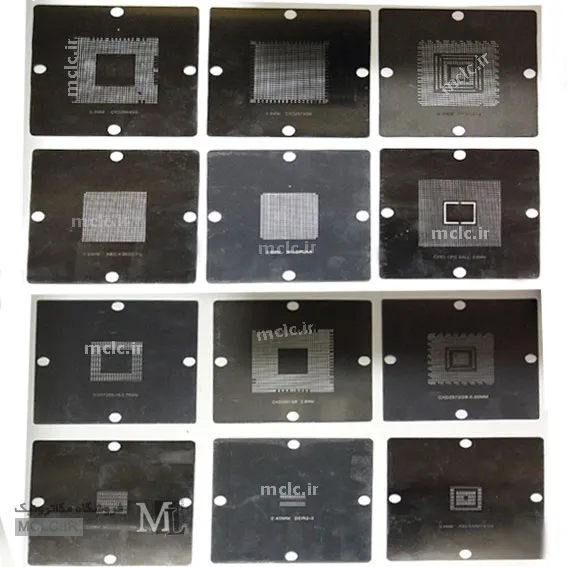

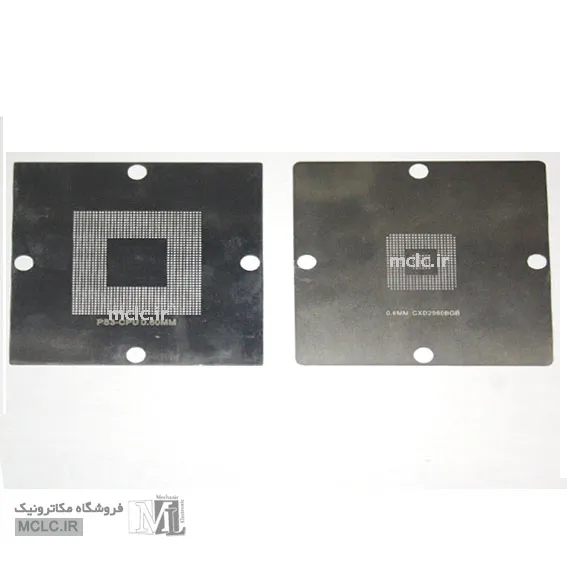

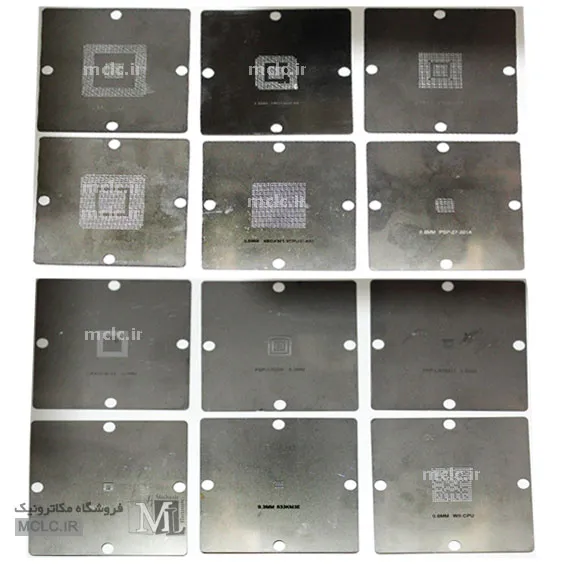

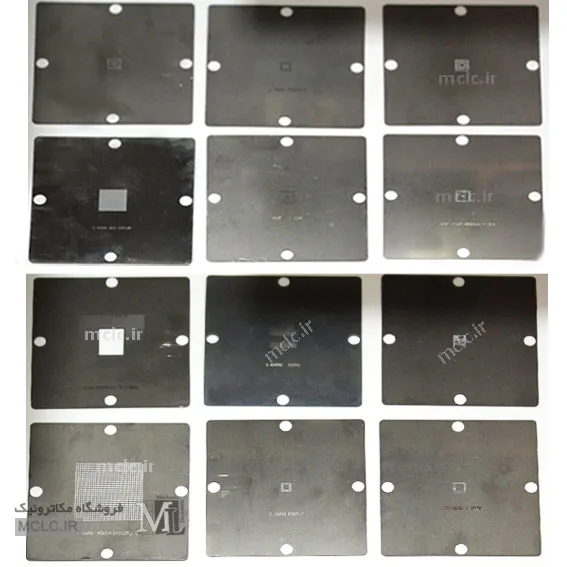

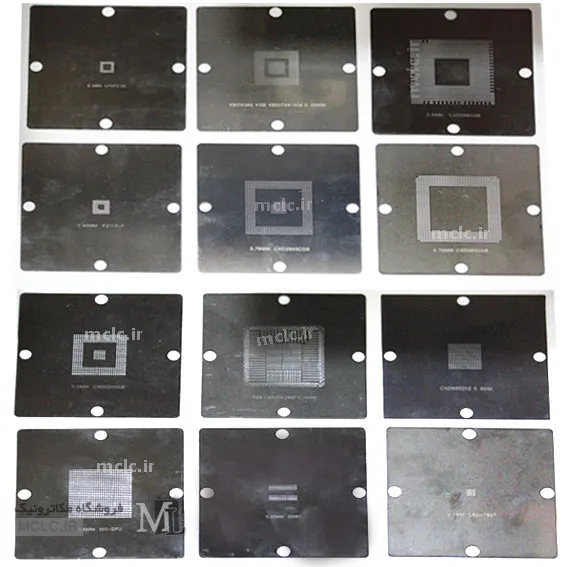

ست شابلون 50 عددی با فیکسچر
ست شابلون های کاربردی جهت تعمیرات انواع آی سی های BGA به همراه پایه و فیکسچر
قبل از استفاده باید از تمیز بودن سطح شابلون و پایه های آی سی مطمئن شوید برای این منظور می توانید از یک سمباده نرم یرای پاک کردن شابلون و بوسیله مسواک و اسپری پایه آی سی را بشویید.دقت کنید با کمک چسب کالک آی سی بدون فاصله به شابلون بچسبد و پایه ها از پشت شابلون به درستی دیده شوند.
بعد از این مرحله می توانید خمیر قلع را کاردک بر روی شابلون قرار دهید و توسط هیتر با رعایت فاصله و دمای مناسب آنرا هیت بگیرید.
برای شابلون های نازک در این مجموعه رعایت دما و فاصله الزامی است. پیشنهاد میگردد در این حالت پس از قراردادن ساچمه ها شابلون رو بردارید و سپس هیت بگیرید

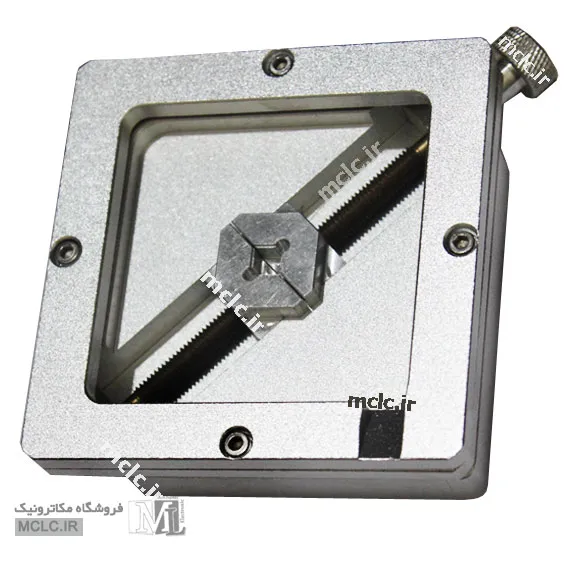

Silver HT-90 90*90mm BGA Universal BGA Diagonal Reball Rework Station Base
کد شابلون ها را ملاک بررسی قرار دهید و تصاویر صرفا شمای کلی و ظاهری از کالا هستند و ممکن است تغییر کنند. امکان برخی تغییرات در کد شابلون ها وجود دارد
پارت نامبر شابلون ها :
|
N13M-GS-S-A2 0.5MM |
I5-3317U 0.4MM |
N13P-GL-A1 0.55MM |
2EZ 0.4MM |
SR17E 0.4MM |
|
0.5MM G96-600-A1 |
SR170 0.4MM |
0.6MM NF-GO150 |
0.35MM MCP79U-B2 |
QE9EE 0.35MM |
|
0.6MM 82801HBM |
GK106-400-A1 0.5MM |
218-0755064 0.55MM |
0.4MM BD82P55 |
0.45mm I3 |
|
ICC8803 0.36MM |
GK110-300-A1 0.5MM |
0.4MM MCP89UZ-A3 |
0.45MM AC82PM45 |
RSX D5305F 0.55MM |
|
0.6MM ATI X1600 |
SR177 0.4MM |
2C5 0.35MM |
153/169 0.35MM |
0.35MM SR04S-CPU |
|
0.6MM MX440 |
YM270BC4T4MFB 0.4MM |
SR277 0.45MM |
0.4MM BD82H61 |
SR17E 0.4MM |
|
35504360A1620 0.43MM |
0.5MM LE82PM965 |
LGE3556C 0.6MM |
BD82HM65 0.35MM |
215-0876204 0.5MM |
|
0.6MM NF-G6150-N-A2 |
0.5MM ATI 216-0728018 |
GF108-300-A1/GT430 0.5MM |
0.5MM 218-0697010 |
215-0852000 0.55MM |
|
0.6MM GO 6800-BI |
965 0.5MM |
GP104-400-A1 0.45MM |
INTEL CORE 17 0.4MM |
V537A426SR2FQ 0.43MM |
|
0.6MM 4200G0 |
0.5MM GF108-876-A1 |
AMD AM4455SHE24HJ 0.5MM |
0.5MM GF 100-030-A3 |
GK104-325-A 20.5MM |
