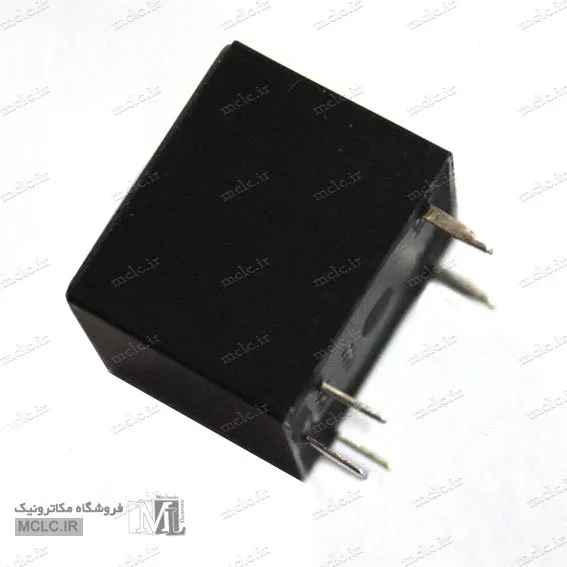

رله میلون HRS4H-S-DC12 بوبین 12 ولت جریان 10 آمپر

رله میلون HRS4H-S-DC12 بوبین 12 ولت جریان 10 آمپر

رله نوعی سوییچ است که توسط خاصیت مغناطیسی ایجاد شده توسط سیم پیچ بوبین کنتاکت های خروجی را قطع یا وصل میکند.

رله ها در خروجی مدارهای کنترلی مانند انواع تایمر و ریموت کنترل و ترموستات و مدار محافظ برق و هر مداری که در آن نیاز به قطع و وصل جریان برق وجود داشته باشد کاربرد دارند.

جهت انتحاب رله مناسب لازم است مشخصات اصلی آنها را بشناسید

مهمترین مشخصه هر رله ولتاژ بوبین یا همان سیم پیچ رله است، مشخصه بعدی تعداد کنتاکت های خروجی رله است، اکثر رله ها تک کنتاکت یا دو کنتاکت هستند – ساده تر اینکه: رله توانایی قطع و وصل چند مسیر خروجی رو بصورت جدا از هم داره. مشخصه بعدی جریان قابل تحمل خروجی هست، این جریان به ولتاژ اعمال شده در خروجی و همچنین حالت کنتاکت نیز بستگی داره، اصولا با افزایش ولتاژ این جریان کمتر میشه، همچنین جریان قابل تحمل روی کنتاکت NC کمتر از NO هست. مشخصه بعدی رله ابعاد و شکل ظاهری و در واقع پکیج رله است که جهت لحیم روی PCB ضروری می باشد:

مشخصات رله HRS4H-S:

ولتاژ بوبین: 12 ولت

تعداد کنتاکت خروجی: یک کنتاکت

تعداد پایه ها: 5 پین پی سی بی – میلون معمولی

جریان قابل تحمل خروجی: روی 250 ولت متناوب: 10 امپر برای نرمال اوپن NO - 6 آمپر برای نرمال کلوز NC
