درایور استپر موتور TB6600

درایور استپر موتور TB6600 | درایور استپ موتور | کنترل کننده استپ موتور | درایور میکرو استپر

درایور TB6600 یک درایور استپ موتور دو قطبی با گام چرخش میکرو استپ سینوسی دو قطبی می باشد که از نوع chopper بوده  و کنترل آن با موج PWM  امکان پذیر می باشد. این آی سی یک درایور استپ موتور حرفه ای با قابلیت استفاده آسان می باشد. منبع تغذیه آی سی می تواند رنج وسیع ورودی 9 تا 42 ولت dc را بپذیرد. خروجی آی سی قابلیت تامین جریان تا 4 آمپر را داراست که برای راه اندازی بسیاری از استپ موتور ها مناسب می باشد. کنترل جهت چرخش (direction)  و سرعت موتور توسط آی سی صورت می گیرد.

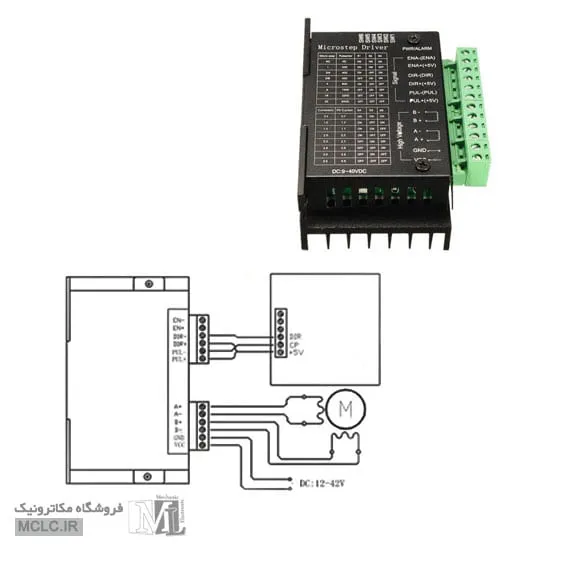

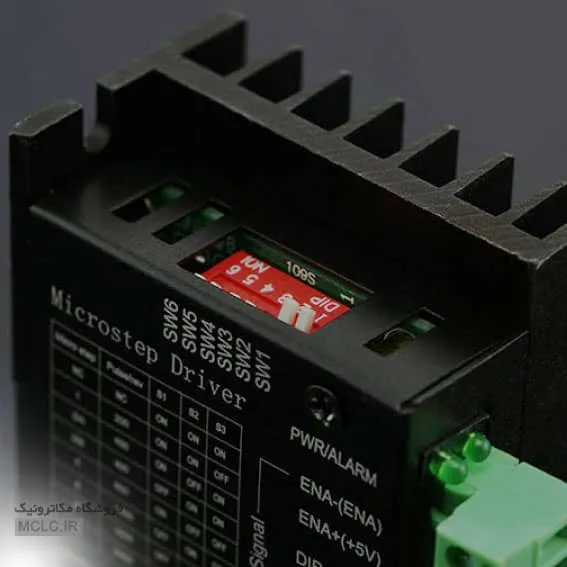

با استفاده از 6 کلید (deep switch)  می توان اندازه میکرو استپ و جریان خروجی را تنظیم کرد. در کل 7 نوع میکرو استپ
 (1, 2 / A, 2 / B, 4, 8, 16, 32) و 8 نوع کنترل جریان  (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A)  وجود دارد. ایزوله سازی با اپتوکوپلرهای سرعت بالا در ترمینال های سیگنال باعث کاهش احتمال ایجاد تداخل و نویزهای فرکانس بالا در دستگاه می شود.
ویژگی ها:

•    پشتیبانی از کنترل جریان 8 حالته
•    پشتیبانی از 7 نوع میکرو استپ قابل تنظیم
•    ایزوله سازی ارتباطات با اپتوکوپلر سرعت بالا
•    هیت سینک (heat sink) با سطح تماس بزرگ
•    قابلیت محافظت در برابر تداخل های فرکانس بالا
•    محافظت در برابر اتصال معکوس ورودی
•    محافظت داخلی در برابر گرمای بیش از حد، اتصال کوتاه و جریان کشی بالا
•    قابلیت standby
•    کارکرد با تک تغذیه
•    مجهز به پین های Reset , Enable

مشخصات فنی:
•    جریان ورودی : 0 تا 5 آمپر
•    جریان خروجی : 0.5 تا 4 آمپر
•    سیگنال های کنترلی : 3.3 تا 24 ولت
•    ماکزیمم توان : 160 وات
•    میکرو استپ ها : 1, 2/A, 2/B, 4, 8, 16, 32
•    دما : 10- تا 45 درجه سانتی گراد
•    وزن 200  گرم
•    ابعاد : 96*71*37 mm

Sample Code

int PUL=7; //define Pulse pin
int DIR=6; //define Direction pin
int ENA=5; //define Enable Pin
void setup() {
  pinMode (PUL, OUTPUT);
  pinMode (DIR, OUTPUT);
  pinMode (ENA, OUTPUT);

}

void loop() {
  for (int i=0; i<6400; i++)    //Forward 5000 steps
  {
    digitalWrite(DIR,LOW);
    digitalWrite(ENA,HIGH);
    digitalWrite(PUL,HIGH);
    delayMicroseconds(50);
    digitalWrite(PUL,LOW);
    delayMicroseconds(50);
  }
  for (int i=0; i<6400; i++)   //Backward 5000 steps
  {
    digitalWrite(DIR,HIGH);
    digitalWrite(ENA,HIGH);
    digitalWrite(PUL,HIGH);
    delayMicroseconds(50);
    digitalWrite(PUL,LOW);
    delayMicroseconds(50);
  }
}

Result

The stepper motor rotates 6400 steps (a cycle), and reverses 6400 steps (a cycle).

دیتا شیت چیپ آی سی TB6600

دیتا شیت درایور TB6600
