کنترلر دما | ترموستات دیجیتال XY-WT01

کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
فروخته شده است
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01 ماژول الکترونیکی
کنترلر دما | ترموستات دیجیتال XY-WT01
  • موجودی: فروخته شده است
  • MODEL: XY-WT01 TEMPERATURE CONTROLLE DIGITAL LCD DISPLAY

گزینه های در دسترس

ماژول کنترل دما | ترموستات دیجیتال XY-WT01 با نمایشگر LCD و سنسور خارجی

اندازه گیری و نمایش دما در محدوده منفی 50 الی 110 درجه سانتی گراد و دارای خروجی جهت روشن خاموش کردن تجهیزات سرمایشی و یا گرمایشی

برای مثال خروجی ترموستات را به یک هیتر وصل میکنیم تا در زمانی که دمای سنسور از مقدار مورد نظر ما T1 کمتر شد، خروجی رو وصل نماید و هیتر روشن شود و اگر دما از مقدار تعیین شده T2 بیشتر شد، هیتر خاموش میگردد

تنظیمات ترموستات بر روی حافظه EPROM ذخیره میگردد. بنابراین با قطع برق ، نیازی به تنظیم مجدد نیست

دارای یک عدد بازر روی برد جهت اعلان خارج از رنج قرار گرفتن دما است

علاوه بر تنظیم دستی، امکان برنامه ریزی و تنظیم توسط رابط سریال UART با مشخصات

9600 baud, 8 data bits, no parity, and 1 stop bit

ولتاژ تغذیه 6 الی 30 ولت مستقیم می باشد. بنابراین برای استفاده در خودروهای سواری و یا سنگین که یخچال دار هستند به راحتی قابل استفاده می باشد و میتوانید مستقیما به برق خودرو متصل نمایید همچنین در سیستم های سولار و upc و همچنین باتری های مختلف در رنج 6 الی 30 ولت این ترموستات بدون مشکل کار میکند. برای استفاده با برق شهری  یک عدد آداپتور 12 ولت یک آمپری مورد نیاز است.

ویژگی ها



کاربردها

  • رنج دما: 50- الی 110+ سانتی گراد
  • ولتاژ تغذیه: 6 الی 30 ولت DC
  • دقت: 0.1 درجه
  • پشتیبانی از پروتکل UART
  • نمایشگر LCD
  • سنسور خارجی NTC 10K B3950 با طول 50 سانتی متر

  • خانه هوشمند
  • کنترلر صنعتی
  • گلخانه اتوماتیک و پرورش قارچ جوجه کشی
  • یخچال و فریزر
  • سیستم های تهویه هوا
  • حفاظت در برابر دما

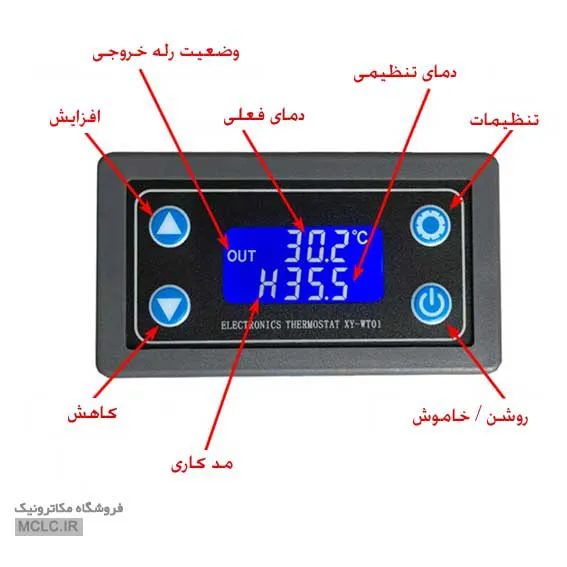

تنظیمات ماژول کنترل دما XH-WT01

  • دمای هیسترزیس: محدوده دمایی بین دمای وصل و دمای قطع
  • مد H: برای کنترل تجهیزات گرمایشی مانند المنت
  • مد C: برای کنترل تجهیزات سرمایشی مانند فن
  • ALA: اعلان خارج از رنج قرار گرفتن دما
  • OPH: تعیین تایم تاخیر در تغییر وضعیت خروجی رله
  1. ولتاژ تغذیه را به ترموستات اعمال نمایید
  2. پس از روشن شدن ترموستات ، با فشردن دکمه تنظیمات وارد منوی تنظیم میشوید
  3. یکی از مدهای H یا C را انتخاب نمایید
  4. دمای هیسترزیس را انتخاب نمایید
  5. دمای عملکرد ترموستات را تعیین نمایید

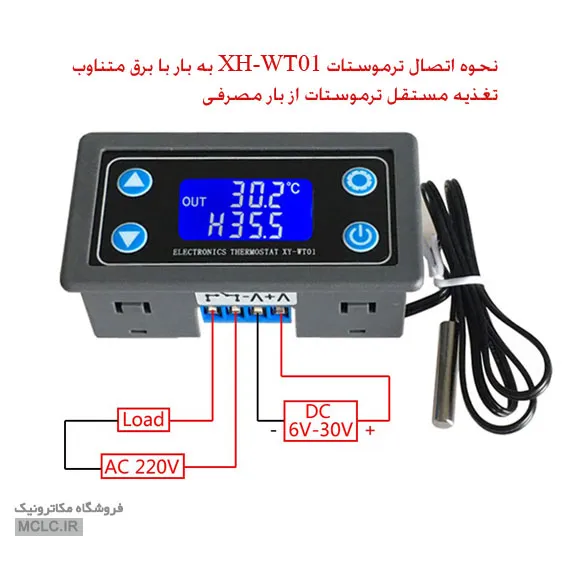

نحوه اتصال ترموستات XH-WT01 به بار 220 ولت متناوب

اگر تجهیز سرمایشی یا گرمایشی شما با برق 220 ولت کار میکند. مثلا یک المنت 220 ولتی دارید نحوه وصل کردن این ترموستات مطابق تصویر روبرو می باشد

نکته: حداکثر جریان رله این ترموستات 10 آمپر است. بنابراین این ترموستات را برای توان های کمتر از 1000 وات مورد استفاده قرار دهید و یا خروجی ترموستات را به یک رله بزرگتر یا کنتاکتور با جریانی متناسب با توان مورد نیاز متصل نمایید

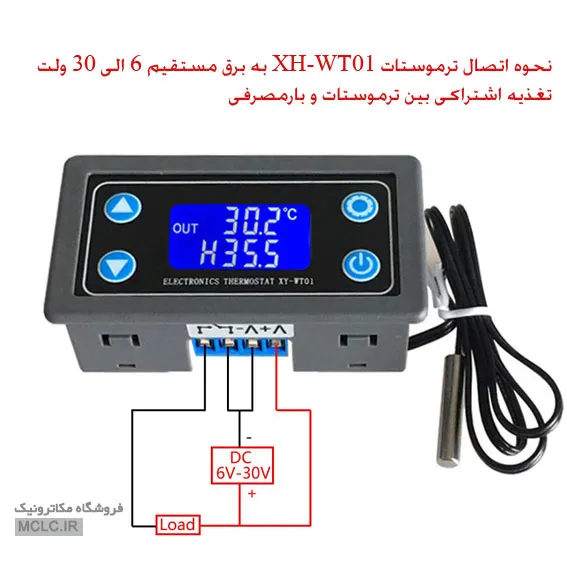

نحوه اتصال ترموستات XH-WT01 به بار DC / برق مستقیم

اگر تجهیز سرمایشی یا گرمایشی شما با برق مستقیم کمتر از 30 ولت کار میکند. مثلا یک فن 5 ولتی دارید نحوه وصل کردن این ترموستات مطابق تصویر روبرو می باشد

Instruction

1).’ H ’: Heating mode.

Relay will turn ON and the heating device starts to work when Current Temperature Value is less than Setting Temperature Value - Return Temperature Value.

Relay will turn OFF and the heating device stops to work when Current Temperature Value is more than Setting Temperature Value.

2).’ C ’: Cooling mode.

Relay will turn ON and the cooling device starts to work when Current Temperature Value is more than Setting Temperature Value + Return Temperature Value.

Relay will turn OFF and the cooling device stops to work when Current Temperature Value is less than Setting Temperature Value.

3).’ OPH ’: ON/OFF delayed start.

The system starts timing 'T' when a normal heating or cooling operation is completed.The system will begin the next round of heating or cooling only after 'T'>'OPH'.

4).’ OFE ’: Temperature correction function(-10.0~10.0℃).

If the module works for a long time, there may be deviations. Corrected by this function.

Actual Temperature Value = Current Temperature Value + Calibration Value.

5).’ ALA ’: Set high temperature alarm.

Module will turn on the sound and light alarm and relay will OFF at the same time when Current Temperature Value is more than Set Alarm Temperature Value.Any button to stop the sound and light alarm.


خدمات پس از فروش:

این کالا خدمات پس از فروش و امکان مرجوعی ندارد و با توجه به پلمپ نبودن آن، مهلت بازگشت ندارد.

مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.

همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید.

در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.


نحوه تست و راه اندازی کنترلر دما | ترموستات دیجیتال XY-WT01 :

  1. ولتاژ منبع تغذیه آزمایشگاهی را روی شش ولت مستقیم تنظیم نمایید
  2. با رعایت پلاریته ولتاژ را به پایه های V+ و V- ترمینال متصل نمایید
  3. نمایشگر آبی کنترلر روشن شده و دمای محیط را نمایش می دهد.
خصوصیات ظاهری
رنگ مشکی
ابعاد طول: 8cm عرض: 4.4cm ارتفاع: 2.6cm
بسته بندی نایلون
خصوصیات عمومی
کاربری کنترلر صنعتی|خانه هوشمند|اینترنت اشیا|پروژه های ابتکاری|DIY PROJECTS
سطح تخصص لازم حرفه ای
کشور سازنده چین
بنچ مارک 5 از 5
استاندارد و تاییده ها ندارد
گارانتی و خدمات پس از فروش ندارد
