LED مات سبز ۵ میلیمتر یکی از قطعات ساده اما بسیار پرکاربرد در الکترونیک است. از این LED برای نمایش روشن بودن دستگاه، وضعیت عادی مدار، فعال شدن خروجی، ساخت پنل کنترل و پروژههای آردوینو استفاده میشود. در این راهنمای کامل، تفاوت LED مات و شفاف، تشخیص پایه مثبت و منفی، محاسبه مقاومت سری برای ولتاژهای مختلف، اتصال به آردوینو، نکات لحیمکاری و روش عیبیابی را مرحلهبهمرحله بررسی میکنیم.

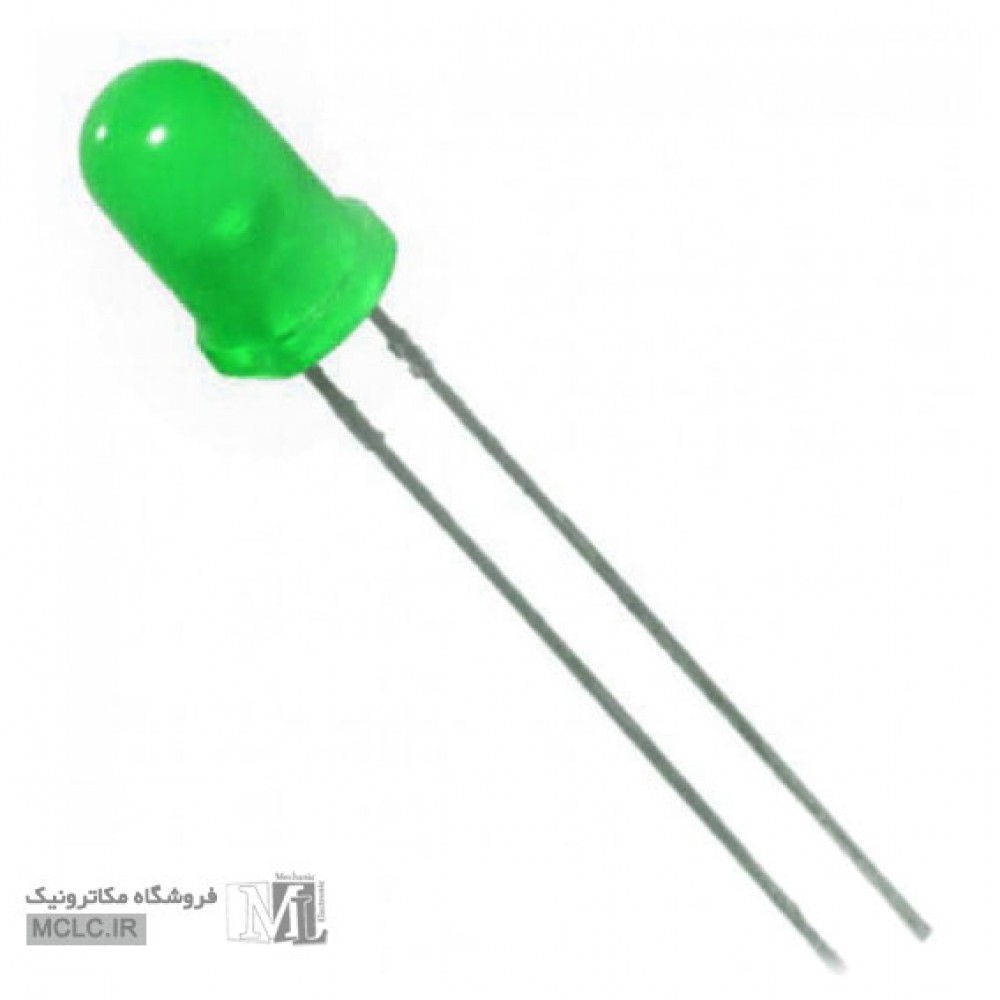

LED مات سبز ۵ میلیمتر چیست؟
LED یا دیود نورافشان قطعهای نیمههادی است که در بایاس مستقیم نور تولید میکند. مدل ۵ میلیمتری به قطر تقریبی بدنه اشاره دارد و یکی از رایجترین ابعاد برای نصب روی برد سوراخدار، PCB و پنلهای کوچک محسوب میشود. در نوع مات، سطح لنز پخشکننده است؛ به همین دلیل نور بهجای تشکیل یک نقطه بسیار درخشان، در سطح بزرگتری دیده میشود.
این ویژگی برای نشانگر وضعیت اهمیت دارد. کاربر باید چراغ را از زاویههای مختلف ببیند، اما لازم نیست نور مانند چراغقوه متمرکز باشد. به همین دلیل LED مات سبز در منابع تغذیه، شارژرها، بردهای آموزشی، کنترلرها، تابلوهای دستگاه و تجهیزات آزمایشگاهی استفاده فراوانی دارد.
محصول مرتبط با این مقاله LED مات سبز ۵ میلیمتر مدل GREEN OPAQUE LED 5mm است. برای سفارش پروژهای یا عمده، قیمت و وضعیت موجودی لحظهای را در صفحه محصول بررسی کنید.
تفاوت LED مات و LED شفاف
هر دو نوع میتوانند رنگ و اندازه یکسانی داشته باشند، اما شکل پخش نور آنها متفاوت است. انتخاب درست باید بر اساس کاربرد انجام شود، نه فقط میزان روشنایی ظاهری.
| معیار مقایسه | LED مات | LED شفاف |
|---|---|---|
| نحوه پخش نور | گسترده و یکنواخت | متمرکز و جهتدار |
| دید از زاویه کنار | بهتر | وابسته به زاویه لنز |
| ظاهر نور | ملایم و بدون نقطه تیز | درخشانتر در محور روبهرو |
| کاربرد پیشنهادی | چراغ وضعیت و پنل | نوردهی جهتدار و کاربرد اپتیکی |
تشخیص پایه مثبت و منفی LED
LED قطبدار است؛ یعنی جهت اتصال آن اهمیت دارد. در بیشتر LEDهای نو، پایه بلندتر آند یا مثبت و پایه کوتاهتر کاتد یا منفی است. روی لبه بدنه نیز معمولاً یک قسمت تخت وجود دارد که سمت کاتد را نشان میدهد.
- پایه بلند: معمولاً آند و متصل به سمت مثبت مدار از طریق مقاومت.
- پایه کوتاه: معمولاً کاتد و متصل به زمین یا منفی.
- لبه تخت بدنه: نشانه رایج سمت کاتد.
- صفحه فلزی بزرگ داخل بدنه: در اغلب مدلها به کاتد متصل است.
اگر پایهها بریده شدهاند یا شکل ظاهری قابل تشخیص نیست، مولتیمتر را روی حالت تست دیود قرار دهید. با اتصال صحیح پرابها، LED ممکن است با نور کم روشن شود و مولتیمتر افت ولتاژ مستقیم را نمایش دهد. اگر روشن نشد، جای پرابها را عوض کنید. برای جلوگیری از آسیب، از منبع نامشخص یا باتری بدون مقاومت برای آزمایش استفاده نکنید.
محاسبه مقاومت مناسب برای LED سبز
پس از روشن شدن LED، افزایش اندک ولتاژ میتواند جریان را بهشدت بالا ببرد. بنابراین مقاومت سری برای محدود کردن جریان ضروری است. فرمول محاسبه به شکل زیر است:
- Vs ولتاژ منبع تغذیه است.
- Vf افت ولتاژ مستقیم LED است.
- I جریان هدف بر حسب آمپر است؛ مثلاً ۱۰ میلیآمپر برابر ۰٫۰۱ آمپر است.
افت ولتاژ LED سبز به فناوری ساخت و مدل آن بستگی دارد. برای مثال آموزشی میتوان مقدار تقریبی ۲٫۲ ولت و جریان ۱۰ میلیآمپر را در نظر گرفت، اما برای طراحی نهایی باید دیتاشیت یا مشخصات واقعی محصول بررسی شود.
| ولتاژ منبع | محاسبه با Vf=2.2V و I=10mA | مقدار استاندارد پیشنهادی | کاربرد معمول |
|---|---|---|---|
| ۳٫۳ ولت | (3.3-2.2)/0.01 = 110Ω | ۱۵۰ اهم | ESP8266 و بردهای ۳٫۳ ولت |
| ۵ ولت | (5-2.2)/0.01 = 280Ω | ۳۳۰ اهم | آردوینو و مدار منطقی |
| ۹ ولت | (9-2.2)/0.01 = 680Ω | ۶۸۰ اهم | باتری کتابی و تست مدار |
| ۱۲ ولت | (12-2.2)/0.01 = 980Ω | ۱ کیلو اهم | پنل و تجهیزات ۱۲ ولتی |
انتخاب مقدار استاندارد کمی بزرگتر، جریان و روشنایی را اندکی کاهش میدهد اما حاشیه ایمنی و عمر قطعه را بهتر میکند. برای کاربرد نشانگر معمولاً نیازی نیست LED با بیشترین جریان مجاز کار کند. همچنین توان مقاومت را کنترل کنید. در مثالهای بالا یک مقاومت یکچهارم وات معمولاً کافی است، ولی محاسبه توان با رابطه P = I²R روش صحیح طراحی است.
اتصال LED مات سبز به آردوینو
برای یک LED، اتصال ساده است: پایه دیجیتال آردوینو به مقاومت سری، مقاومت به آند LED و کاتد LED به GND متصل میشود. مقاومت میتواند در سمت آند یا کاتد قرار گیرد؛ مهم این است که با LED سری باشد.
- برد را از تغذیه جدا کنید.
- آند LED را از طریق مقاومت ۳۳۰ اهم به پایه دیجیتال ۸ متصل کنید.
- کاتد را به GND وصل کنید.
- کد زیر را بارگذاری و سپس تغذیه را وصل کنید.
const int ledPin = 8;
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, HIGH);
delay(500);
digitalWrite(ledPin, LOW);
delay(500);
}اگر میخواهید روشنایی را کنترل کنید، LED را به یکی از پایههای PWM متصل و از تابع analogWrite() استفاده کنید. برای تعداد زیادی LED، جریان کل پایهها و میکروکنترلر را در نظر بگیرید. راهاندازی همزمان چند LED از یک پایه میتواند از محدوده مجاز عبور کند؛ در این حالت ترانزیستور، آرایه درایور یا آیسی مناسب لازم است.
کاربردهای متداول LED سبز مات
- چراغ پاور و نمایش وصل بودن تغذیه دستگاه
- نشانگر وضعیت آماده، سالم یا موفق در پنل کنترل
- نمایش خروجی دیجیتال در پروژههای آردوینو و رباتیک
- بردهای آموزشی برای یادگیری قطبیت، مقاومت و قانون اهم
- پنل منابع تغذیه، شارژر، تستر و تجهیزات آزمایشگاهی
- ماکت، تابلو کوچک، اسباببازی و پروژه دانشآموزی
- عیبیابی موقت سیگنالهای دیجیتال کمسرعت
نکات لحیمکاری و نصب مکانیکی
دمای زیاد و تماس طولانی هویه میتواند به پیوند داخلی LED آسیب بزند. نوک هویه را تمیز و قلعاندود نگه دارید، از فلاکس مناسب استفاده کنید و اتصال را در چند ثانیه انجام دهید. اگر لحیم بهسرعت پخش نمیشود، بهجای نگهداشتن طولانی هویه، اتصال و نوک هویه را تمیز کنید.
پایه را دقیقاً از محل خروج بدنه خم نکنید؛ چند میلیمتر فاصله باقی بگذارید تا تنش مکانیکی به بدنه منتقل نشود. برای نصب روی پنل، از نگهدارنده LED استفاده کنید. در سیمکشی آزاد نیز روکش حرارتی مانع اتصال کوتاه پایهها میشود. اگر چند LED در یک ردیف نصب میشوند، شابلون یا فاصلهدهنده به یکسان ماندن ارتفاع کمک میکند.
عیبیابی: چرا LED روشن نمیشود؟
| نشانه | علت احتمالی | راهحل |
|---|---|---|
| کاملاً خاموش است | قطبها برعکس یا مسیر قطع است | جهت پایهها و پیوستگی سیم را بررسی کنید |
| نور بسیار کم است | مقاومت بزرگ یا ولتاژ ناکافی | ولتاژ و محاسبه مقاومت را کنترل کنید |
| خیلی داغ یا ناگهان خراب شد | نبود مقاومت یا جریان زیاد | تغذیه را قطع و مقاومت صحیح نصب کنید |
| چشمک ناخواسته دارد | اتصال ضعیف یا خروجی شناور | لحیم، زمین مشترک و تنظیم پایه را بررسی کنید |
راهنمای انتخاب و خرید LED سبز ۵ میلیمتری
هنگام انتخاب فقط به رنگ بدنه توجه نکنید. قطر، نوع لنز، زاویه دید، شدت نور، طول موج، افت ولتاژ مستقیم و جریان نامی از مشخصات مهم هستند. برای نشانگر پنل، نوع مات معمولاً خوانایی یکنواختتری دارد. برای کاربرد جهتدار یا اپتیکی ممکن است نوع شفاف مناسبتر باشد.
در سفارش تعداد بالا، یکنواختی رنگ و روشنایی مهم است. بهتر است قطعات یک پروژه از یک سری تهیه شوند. همچنین وضعیت انبار، بستهبندی مناسب و محافظت پایهها در حملونقل اهمیت دارد. در صفحه خرید LED مات سبز ۵ میلیمتر میتوانید قیمت و موجودی فعلی را مشاهده کنید.
پرسشهای متداول
آیا LED سبز را میتوان مستقیم به ۵ ولت وصل کرد؟
خیر. اتصال مستقیم باعث عبور جریان کنترلنشده میشود. همیشه یک مقاومت سری متناسب با ولتاژ منبع، افت ولتاژ LED و جریان هدف استفاده کنید.
برای آردوینو مقاومت ۲۲۰ اهم بهتر است یا ۳۳۰ اهم؟
هر دو مقدار در پروژههای آموزشی رایجاند، اما ۳۳۰ اهم جریان کمتری ایجاد میکند و برای چراغ وضعیت معمولاً روشنایی کافی و حاشیه ایمنی بیشتری دارد. مقدار دقیق باید با مشخصات LED محاسبه شود.
آیا جای مقاومت قبل یا بعد از LED تفاوت دارد؟
خیر. تا زمانی که مقاومت با LED سری باشد، میتواند در سمت آند یا کاتد قرار گیرد و همان جریان از هر دو عبور میکند.
چطور LED سوخته را تشخیص دهیم؟
از حالت تست دیود مولتیمتر استفاده کنید و هر دو جهت را امتحان کنید. اگر هیچ افت ولتاژ یا نوری دیده نشد و اتصالات صحیح بود، احتمال خرابی LED وجود دارد.
آیا میتوان چند LED را با یک مقاومت روشن کرد؟
برای اتصال موازی بهتر است هر LED مقاومت مستقل داشته باشد، زیرا تفاوت افت ولتاژ باعث تقسیم نامساوی جریان میشود. در اتصال سری نیز باید مجموع افت ولتاژها و ولتاژ منبع محاسبه شود.
چرا بدنه LED مات برای پنل بهتر است؟
سطح مات نور را پخش میکند و چراغ از زاویههای بیشتری دیده میشود. همچنین نقطه مرکزی بسیار درخشان کمتر آزاردهنده است.
جمعبندی
LED مات سبز ۵ میلیمتر گزینهای اقتصادی و کاربردی برای نمایش وضعیت در مدارهای الکترونیکی است. برای استفاده مطمئن، قطبها را درست تشخیص دهید، مقاومت سری را با قانون اهم محاسبه کنید، محدودیت جریان میکروکنترلر را رعایت کنید و هنگام لحیمکاری از حرارت طولانی بپرهیزید. نوع مات برای پنل و نشانگر عمومی مناسب است، زیرا نور یکنواختتر و زاویه دید بهتری ارائه میدهد.
برای مشاهده مشخصات و سفارش: صفحه LED مات سبز ۵ میلیمتر در فروشگاه مکاترونیک
