فیوز یکی از کوچک ترین قطعات مدار است، اما در لحظه خطا می تواند جلوی سوختن مسیرهای مسی، آسیب دیدن منبع تغذیه و حتی خطر حرارتی را بگیرد. در فروشگاه مکاترونیک، خانواده فیوزها شامل مدل های شیشه ای کوچک، شیشه ای بزرگ و فیوزهای روبردی بشکه ای یا مکعبی است. انتخاب درست بین این مدل ها فقط با نگاه کردن به آمپر انجام نمی شود؛ باید ولتاژ نامی، جریان کاری واقعی مدار، نوع بار، فضای نصب، روش تعویض، جریان هجومی و محل قرارگیری فیوز را هم در نظر گرفت. اگر فیوز را بسیار پایین انتخاب کنیم، مدار در روشن شدن های عادی قطع می شود. اگر بیش از حد بالا انتخاب شود، هنگام اتصال کوتاه دیر عمل می کند و دیگر نقش حفاظتی دقیقی ندارد.
چرا انتخاب فیوز در مدارهای مکاترونیکی مهم است؟
مدارهای مکاترونیکی معمولا ترکیبی از بخش کنترل، سنسور، تغذیه، درایور موتور، بارهای القایی و گاهی ورودی برق شهری هستند. هر کدام از این بخش ها رفتار متفاوتی در لحظه روشن شدن یا خرابی دارند. یک موتور کوچک ممکن است چند برابر جریان نامی خود جریان راه اندازی بکشد، در حالی که یک برد میکروکنترلری با جریان آرام و قابل پیش بینی کار می کند. فیوز باید بین این دو حالت تمایز ایجاد کند: در شرایط عادی مزاحم مدار نشود و در خطای واقعی مسیر را قطع کند. به همین دلیل، فیوز قطعه ای ساده اما کاملا وابسته به کاربرد است.
اولین معیار: جریان نامی فیوز
جریان نامی همان عددی است که معمولا با آمپر یا میلی آمپر روی محصول دیده می شود. برای نمونه، فیوز روبردی 500 میلی آمپر بشکه ای / مکعبی 0.5A برای مدارهایی مناسب است که جریان کاری پایین دارند و نیاز به قطعه ای جمع و جور روی برد دارند. اگر جریان مصرفی مدار در حالت عادی نزدیک به 300 تا 400 میلی آمپر است، فیوز 500 میلی آمپر می تواند در بسیاری از طراحی ها نقطه شروع مناسبی باشد؛ البته باید جریان لحظه روشن شدن نیز سنجیده شود. در سوی دیگر، فیوز شیشه ای کوچک 10 آمپر 250V 10A برای مسیرهای پرجریان تر و جا فیوزهای شیشه ای استاندارد کاربرد دارد و نباید آن را برای شاخه های ظریف برد که مسیر مسی باریک دارند انتخاب کرد.
ولتاژ نامی و اندازه فیزیکی را جداگانه بررسی کنید
گاهی تصور می شود فقط آمپر فیوز مهم است، اما ولتاژ نامی مشخص می کند فیوز پس از قطع شدن تا چه سطحی می تواند قوس داخلی را مهار کند. فیوزهای شیشه ای 250 ولت در بسیاری از کاربردهای عمومی استفاده می شوند، ولی انتخاب آن ها باید با ولتاژ واقعی مدار همخوان باشد. اندازه فیزیکی نیز مهم است. مدل های شیشه ای کوچک 5 در 20 میلی متر برای جا فیوزهای رایج و تعویض آسان مناسب اند. فیوزهای روبردی مانند مدل های TR5 یا TE5 مستقیما روی برد نصب می شوند و برای محصولاتی بهتر هستند که کاربر قرار نیست فیوز را مرتب تعویض کند یا طراح می خواهد قطعه حفاظتی بخشی از مونتاژ برد باشد.
فیوز شیشه ای یا فیوز روبردی؟

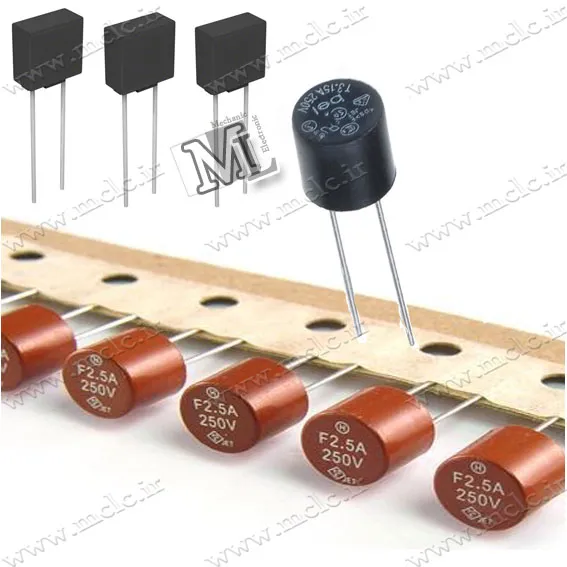

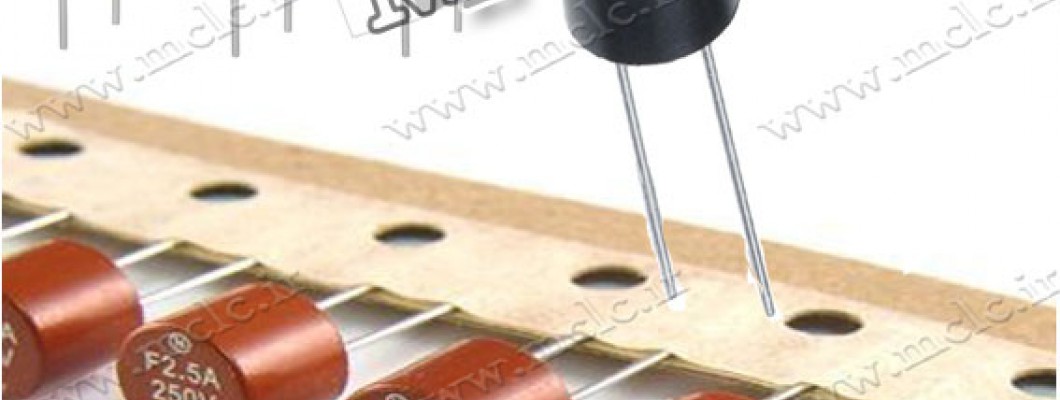

فیوز شیشه ای زمانی انتخاب خوبی است که دسترسی برای تعویض مهم باشد. در منابع تغذیه رومیزی، ورودی دستگاه، پنل های آزمایشگاهی و تعمیرات عمومی، وجود جا فیوز باعث می شود پس از رفع ایراد، فیوز به راحتی عوض شود. فیوز روبردی زمانی جذاب است که فضا، هزینه مونتاژ و یکپارچگی برد اهمیت بیشتری دارد. محصولاتی مانند فیوز روبردی 2.5 آمپر بشکه ای / مکعبی 2.5A و فیوز روبردی 3.15 آمپر بشکه ای | مکعبی 3.15A برای قرار گرفتن در مسیر تغذیه برد مناسب هستند و در ظاهر به شکل بشکه ای، مکعبی یا طرح خازنی دیده می شوند. این مدل ها برای پروژه هایی که بار مکانیکی یا لرزش دارند نیز می توانند مرتب تر از جا فیوزهای حجیم باشند.
کندسوز و تندسوز؛ نکته ای که نباید نادیده بماند
در بسیاری از مدارها، نوع عملکرد زمانی فیوز از خود آمپر مهم تر است. فیوز تندسوز برای حفاظت قطعات حساس و مسیرهایی که جریان هجومی ندارند مناسب است. فیوز کندسوز در برابر پالس کوتاه روشن شدن تحمل بیشتری دارد و برای بارهایی مثل موتور، ترانسفورماتور کوچک، خازن ورودی منبع تغذیه و لامپ ها مفیدتر است. اگر مدار شما هنگام روشن شدن خازن بزرگ را شارژ می کند، انتخاب فیوز تندسوز با جریان نزدیک به جریان کاری می تواند باعث قطع های کاذب شود. در خرید از مکاترونیک، توضیح مدل، دیتاشیت، پرسش از فروشنده و بررسی تجربه مدارهای مشابه کمک می کند نوع مناسب را دقیق تر انتخاب کنید.
جدول مقایسه محصولات مرتبط
| محصول | جریان نامی | فرم نصب | کاربرد پیشنهادی |
|---|---|---|---|
| فیوز روبردی 500 میلی آمپر بشکه ای / مکعبی 0.5A | 500 میلی آمپر | روبردی TR5 یا TE5 | حفاظت ورودی بردهای کم مصرف، ماژول های تغذیه کوچک و مدارهای کنترلی |
| فیوز روبردی 2.5 آمپر بشکه ای / مکعبی 2.5A | 2.5 آمپر | روبردی بشکه ای یا مکعبی | بردهای صنعتی کوچک، خروجی آداپتور و مصرف کننده هایی که جریان متوسط دارند |
| فیوز روبردی 3.15 آمپر بشکه ای | مکعبی 3.15A | 3.15 آمپر | روبردی | مسیرهای تغذیه با جریان بالاتر در بردهایی که فضای نصب عمودی دارند |
| فیوز شیشه ای کوچک 10 آمپر 250V 10A | 10 آمپر | شیشه ای کوچک 5 در 20 میلی متر | محافظت مسیرهای توان بالاتر، ورودی تجهیزات و جا فیوزهای استاندارد 5 در 20 میلی متر |
چطور آمپر مناسب را تخمین بزنیم؟
ابتدا جریان مصرفی واقعی مدار را در بدترین حالت عادی اندازه بگیرید. اگر مدار در دمای بالا، زیر بار کامل یا هنگام حرکت موتور جریان بیشتری می کشد، همان حالت را مبنا قرار دهید. سپس مقدار فیوز را کمی بالاتر از جریان عادی انتخاب کنید، نه چند برابر بیشتر. برای یک برد کنترل که در حالت پایدار 350 میلی آمپر مصرف دارد و جریان لحظه ای شدیدی ندارد، فیوز 500 میلی آمپر منطقی تر از فیوز چند آمپری است. برای خروجی هایی که بار متغیر دارند، باید حاشیه بیشتری داد. در مدارهای متصل به برق شهر یا توان بالا، مسیر فیوز، سطح مقطع سیم و تحمل کانکتور هم باید با جریان انتخابی هماهنگ باشد.
نقطه نصب فیوز در مدار
فیوز باید تا حد امکان نزدیک به منبع انرژی و ابتدای مسیر خطر قرار گیرد. اگر فیوز را بعد از چند شاخه فرعی نصب کنیم، خطا در بخش های قبل از فیوز همچنان می تواند آسیب زا باشد. در ورودی آداپتور یا منبع تغذیه، فیوز معمولا روی مسیر مثبت یا فاز قرار می گیرد. در بردهای DC، نصب فیوز روی ورودی مثبت باعث می شود اتصال کوتاه روی برد یا بار، پیش از رسیدن آسیب به منبع، قطع شود. در طراحی PCB نیز باید فاصله عایقی، پهنای مسیر و گرمای اطراف فیوز در نظر گرفته شود تا خود فیوز در محیط داغ بی دلیل فرسوده نشود.
اشتباه های رایج هنگام خرید فیوز
یکی از خطاهای رایج این است که کاربر پس از سوختن فیوز، فقط عدد بزرگ تری جایگزین می کند تا دستگاه روشن بماند. این کار ممکن است عیب اصلی را پنهان کند و بار بعدی خسارت بیشتری ایجاد شود. خطای دوم، نادیده گرفتن ولتاژ نامی است. خطای سوم، انتخاب فیوز شیشه ای فقط به خاطر ظاهر مشابه است؛ در حالی که طول، قطر، پایه دار بودن، بدون پایه بودن و سرعت قطع می تواند متفاوت باشد. خطای چهارم، استفاده از فیوز برای حفاظت قطعه ای است که در واقع به محافظ حرارتی، محدودکننده جریان، پلی فیوز یا مدار الکترونیکی حفاظت نیاز دارد. فیوز ابزار مهمی است، اما جای همه روش های حفاظتی را نمی گیرد.
برای تعمیرکارها و طراحان برد چه مدلی مناسب تر است؟
تعمیرکارها معمولا به فیوزهای شیشه ای پرمصرف نیاز دارند، چون در دستگاه های مختلف و جا فیوزهای استاندارد زیاد دیده می شوند. برای بردسازها و تولیدکنندگان کوچک، فیوزهای روبردی گزینه تمیزتری هستند. اگر مدار مصرف کمی دارد، فیوز روبردی 500 میلی آمپر بشکه ای / مکعبی 0.5A می تواند انتخاب جمع و جوری باشد. اگر خروجی تغذیه یا مصرف کننده متوسط دارید، فیوز روبردی 2.5 آمپر بشکه ای / مکعبی 2.5A و فیوز روبردی 3.15 آمپر بشکه ای | مکعبی 3.15A گزینه های کاربردی تری هستند. برای مسیرهای توان بالاتر که جا فیوز 5 در 20 میلی متر دارند، فیوز شیشه ای کوچک 10 آمپر 250V 10A گزینه مرتبط تری است. در هر حالت، قبل از خرید نهایی باید مدار واقعی، دمای محیط و شرایط روشن شدن بررسی شود.
جمع بندی
انتخاب فیوز خوب یعنی هماهنگ کردن چند عامل: جریان نامی، ولتاژ نامی، سرعت قطع، اندازه، شیوه نصب و رفتار واقعی مدار. برای بردهای کم مصرف، فیوز روبردی با جریان پایین، حفاظت نزدیک و تمیزی مونتاژ را فراهم می کند. برای تجهیزات قابل تعمیر و مسیرهای توان، فیوز شیشه ای در جا فیوز استاندارد انتخاب عملی تری است. فروشگاه مکاترونیک مدل های مختلف فیوز را در رده های جریانی متنوع ارائه می کند و با بررسی صفحه محصول، مدل، تصویر، وضعیت موجودی و مشخصات، می توان گزینه ای انتخاب کرد که به جای صرفا روشن نگه داشتن مدار، واقعا از آن محافظت کند.
پرسش های متداول
آیا می توان فیوز سوخته را با آمپر بالاتر جایگزین کرد؟
فقط وقتی مجاز است که طراحی مدار چنین اجازه ای بدهد. در بیشتر تعمیرها، بالاتر بردن آمپر بدون پیدا کردن علت سوختن فیوز خطرناک است و حفاظت مدار را ضعیف می کند.
فیوز روبردی برای چه پروژه هایی بهتر است؟
برای بردهای تولیدی، ماژول های تغذیه، تجهیزات کوچک و مدارهایی که قرار نیست کاربر فیوز را مرتب تعویض کند، فیوز روبردی انتخاب مرتب و کم جا است.
فیوز شیشه ای 5 در 20 میلی متر چه مزیتی دارد؟
این اندازه بسیار رایج است، جا فیوزهای زیادی برای آن وجود دارد و در تعمیرات عمومی، منابع تغذیه و تجهیزات آزمایشگاهی به راحتی جایگزین می شود.
آیا فیوز برای حفاظت موتور کافی است؟
فیوز می تواند اتصال کوتاه و اضافه جریان شدید را قطع کند، اما برای موتور بهتر است حفاظت حرارتی، درایور مناسب و در برخی کاربردها محدودکننده جریان نیز در نظر گرفته شود.
برای انتخاب بین 500 میلی آمپر و 2.5 آمپر چه معیار اصلی وجود دارد؟
جریان مصرفی عادی مدار، جریان لحظه روشن شدن و تحمل مسیرهای مدار معیار اصلی هستند. اگر مدار کم مصرف است، فیوز چند آمپری معمولا حفاظت دقیقی ایجاد نمی کند.
