مقدمه

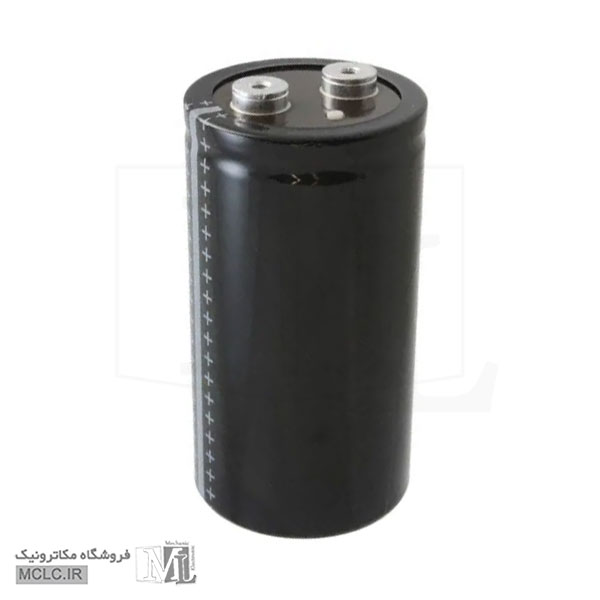

خازن الکترولیتی یکی از پرکاربردترین قطعات در مدارهای تغذیه، اینورترها، آمپلیفایرها، شارژرها و بسیاری از بردهای صنعتی است. وقتی روی بدنهی یک خازن عبارتهایی مانند 5600uF 450V یا 6800uF 400V دیده میشود، دو عدد اصلی برای تصمیمگیری داریم: ظرفیت و ولتاژ کاری. ظرفیت مشخص میکند خازن چه مقدار انرژی ذخیره میکند و ولتاژ کاری نشان میدهد بیشترین ولتاژی که خازن میتواند در شرایط عادی تحمل کند چقدر است.
اشتباه رایج این است که فقط ظرفیت را ببینیم و ولتاژ را نادیده بگیریم. در مدارهای DC با ولتاژ بالا یا در خروجی یکسوساز برق شهر، انتخاب ولتاژ پایینتر از نیاز مدار میتواند باعث داغ شدن، کاهش عمر، نشتی، باد کردن یا حتی ترکیدن خازن شود. از طرف دیگر، انتخاب ولتاژ بسیار بالاتر همیشه بهترین گزینه نیست، چون ممکن است ابعاد و قیمت را زیاد کند و در فضای محدود برد مشکل ایجاد کند.
ولتاژ کاری خازن یعنی چه؟
ولتاژ کاری، بیشترین ولتاژی است که خازن در شرایط عادی و در دمای مشخص میتواند به طور پیوسته تحمل کند. اگر روی خازن عدد 450V نوشته شده باشد، یعنی نباید در مدار عادی ولتاژی بالاتر از این مقدار به دو سر آن اعمال شود. در طراحی حرفهای، معمولاً برای خازن حاشیهی اطمینان در نظر گرفته میشود؛ یعنی اگر ولتاژ واقعی مدار نزدیک 400 ولت است، استفاده از خازن 450 ولت انتخاب مطمئنتری خواهد بود.
در مدارهایی که از برق شهر 220 ولت AC یکسو شده استفاده میکنند، ولتاژ DC پس از پل دیود و خازن صافی میتواند حدود 310 ولت باشد. اما این مقدار همیشه ثابت نیست. نوسان برق، ریپل، پیکهای لحظهای، شرایط راهاندازی و کیفیت شبکه میتوانند ولتاژ لحظهای را بالاتر ببرند. به همین دلیل در بسیاری از منابع تغذیه سوئیچینگ، اینورترها و درایورها، خازنهای 400 ولت و 450 ولت بیشتر دیده میشوند.
تفاوت خازن 400 ولت و 450 ولت
تفاوت اصلی این دو گروه در حاشیهی تحمل ولتاژ است. خازن 400 ولت برای بسیاری از مدارهای DC ولتاژ بالا مناسب است، اما وقتی مدار در محیط صنعتی کار میکند، نوسان ورودی زیاد است، دمای کاری بالا میرود یا پیکهای لحظهای وجود دارد، خازن 450 ولت معمولاً انتخاب امنتری است. این انتخاب بهخصوص در تعمیر منابع تغذیه، اینورتر، UPS و بردهای توان اهمیت زیادی دارد.
البته باید به ابعاد هم توجه کرد. خازن 450 ولت با ظرفیت مشابه ممکن است کمی بزرگتر یا گرانتر از نمونهی 400 ولت باشد. اگر فضای فیزیکی برد محدود است، پیش از خرید قطر، ارتفاع و فاصلهی پایهها را بررسی کنید. در تعمیرات، فقط ولتاژ و ظرفیت کافی نیست؛ اندازهی بدنه و نوع نصب هم باید با قطعهی قبلی هماهنگ باشد.
| شرایط مدار | انتخاب مناسب | دلیل انتخاب |
|---|---|---|
| منبع تغذیه معمولی با ولتاژ کنترلشده | 400 ولت یا بالاتر | اگر ولتاژ مدار فاصلهی کافی تا حد مجاز دارد، انتخاب اقتصادیتر است. |
| اینورتر، UPS یا مدار صنعتی | 450 ولت | حاشیهی اطمینان بیشتری در برابر پیک و نوسان ایجاد میکند. |
| تعمیر برد با قطعهی قبلی 450 ولت | 450 ولت یا بالاتر با ابعاد سازگار | جایگزینی با ولتاژ پایینتر ریسک خرابی را زیاد میکند. |
ظرفیت خازن را چطور انتخاب کنیم؟
ظرفیت با واحد میکروفاراد نمایش داده میشود و نقش مهمی در کاهش ریپل و ذخیرهی انرژی دارد. در منبع تغذیه، ظرفیت بیشتر معمولاً ریپل خروجی را کمتر میکند، اما همیشه به معنی عملکرد بهتر نیست. ظرفیت خیلی زیاد میتواند جریان هجومی لحظهی روشن شدن را افزایش دهد و به پل دیود، فیوز، کلید یا مسیرهای برد فشار وارد کند. بنابراین در تعمیر، بهتر است ظرفیت نزدیک به مقدار اصلی انتخاب شود مگر اینکه طراحی مدار اجازهی تغییر بدهد.
برای مثال اگر خازن اصلی 5600uF 450V بوده، استفاده از 4700uF ممکن است در بعضی مدارها ریپل را افزایش دهد و استفاده از 8200uF هم ممکن است جریان راهاندازی را بیشتر کند. در مدارهای حساس، مقدار ظرفیت، ولتاژ کاری، دمای مجاز و ESR باید با هم بررسی شوند.
ESR و دمای کاری چرا مهم هستند؟
ESR یا مقاومت سری معادل، نشان میدهد خازن در برابر عبور جریان متناوب و ریپل چه رفتاری دارد. هرچه ESR کمتر باشد، خازن معمولاً برای منابع تغذیه سوئیچینگ و مدارهای جریان بالا مناسبتر است. خازن با ESR نامناسب میتواند بیشتر داغ شود، ریپل را خوب فیلتر نکند و عمر کوتاهتری داشته باشد.
دمای کاری هم روی عمر خازن اثر مستقیم دارد. خازنهای 105 درجه معمولاً برای منابع تغذیه، بردهای صنعتی و محیطهای گرم انتخاب بهتری نسبت به نمونههای 85 درجه هستند. اگر خازن نزدیک هیتسینک، ترانس، مقاومت توان یا قطعهی داغ نصب میشود، دمای کاری و کیفیت برند اهمیت بیشتری پیدا میکند.
هنگام خرید یا جایگزینی خازن چه مواردی را بررسی کنیم؟
پیش از خرید خازن الکترولیتی، این موارد را بررسی کنید: ظرفیت، ولتاژ کاری، دمای مجاز، ابعاد بدنه، فاصلهی پایهها، نوع نصب، قطب مثبت و منفی، ESR و کاربرد مدار. در مدارهای ولتاژ بالا، هرگز خازن با ولتاژ پایینتر از قطعهی اصلی نصب نکنید. اگر قطعهی قبلی 450 ولت بوده، جایگزین 400 ولت فقط وقتی قابل بررسی است که از طراحی مدار و حاشیهی ولتاژ مطمئن باشید.
در تعمیرات، ظاهر خازن هم راهنمای خوبی است. باد کردن بالای خازن، نشتی الکترولیت، تغییر رنگ برد اطراف خازن و بوی سوختگی میتواند نشانهی خرابی باشد. با این حال خازن ممکن است بدون علامت ظاهری هم ظرفیت خود را از دست بدهد؛ بنابراین در مدارهای حساس، اندازهگیری ظرفیت و ESR با ابزار مناسب توصیه میشود.
جمعبندی
برای انتخاب خازن الکترولیتی، فقط ظرفیت کافی نیست. ولتاژ کاری، حاشیهی اطمینان، ESR، دمای مجاز، ابعاد و شرایط مدار هم باید همزمان بررسی شوند. در مدارهای توان و منابع تغذیهای که با ولتاژ بالا کار میکنند، خازن 450 ولت معمولاً انتخاب مطمئنتری نسبت به 400 ولت است، بهخصوص اگر مدار در معرض نوسان، گرما یا بار سنگین باشد. اگر هدف تعمیر برد است، بهترین نقطهی شروع این است که مشخصات قطعهی اصلی را مبنا قرار دهید و فقط با آگاهی از شرایط مدار تغییر ایجاد کنید.
