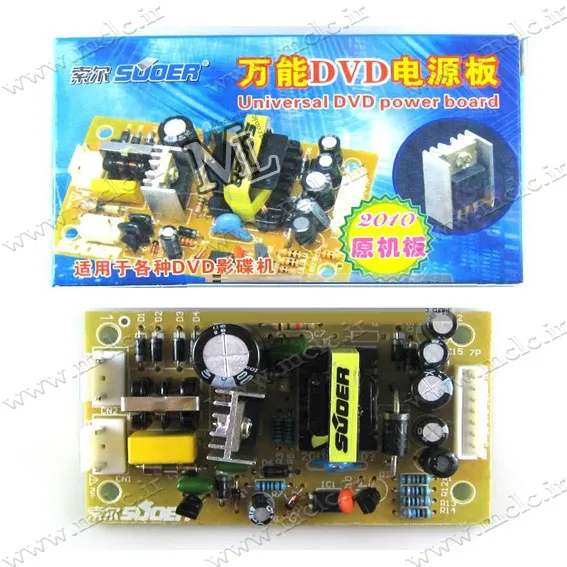

برد تغذیه سوئیچینگ 5 و 12 ولت DVD
1,050,000ریال
10 یا بیشتر 1,008,000ریال
50 یا بیشتر 987,000ریال
- موجودی: 10 و بیشتر در خرید عمده
- MODEL: DVD POWER BOARD 2010
برد تغذیه سوئیچینگ با خروجی 5 ولت و 12 ولتی طراحی شده برای تعمیرات انواع DVD و VCD و گیرنده دیجیتال
ورودی این برد برق شهری 220 ولت بوده و با خروجی های 5V+ و 5V+ و 12V+ و 12V- میتواند به عنوان منبع تغذیه رگوله شده برای بسیاری از مدارات و دستگاه های الکترونیکی مورد استفاده قرار گیرد.
قطعات اصلی بکار رفته روی برد تغذیه سوییچینگ 2010 عبارتند از :
-
ترانزیستور 13005D با هیت سینک
-
فیوز شیشه ای جهت حفاظت از در برابر اضافه جریان
-
لاین فیلتر ورودی جهت حذف نویز
-
اوپتوکوپلر pc817 جهت کوپلاژ بخش های ورودی و خروجی تغذیه
-
کانکتور خروجی 7 پین
جریان خروجی این مدار برای ولتاژهای 12 ولتی 400 میلی آمپر و برای خروجی های 5 ولتی 800 میلی آمپر می باشد.
| تلورانس | حداکثر جریان | جریان نامی | ولتاژ خروجی |
| +4.9 ~ +5 | 1000 | 800 | +5 |
| +4.9 ~ +5 | 1000 | 800 | +5 |
| +10.5 ~ +12.5 | 500 | 400 | +12 |
| -10.5 ~ -12.5 | 500 | 400 | -12 |
تصاویر کالاها شمای کلی و ظاهری کالا رو نمایش میدهند و ممکن است در جزئیات قطعات بکار رفته روی برد و مارک و علائم تفاوت هایی وجود داشته باشد
طول: 8.5 سانتی متر
عرض: 4.8 سانتی متر
