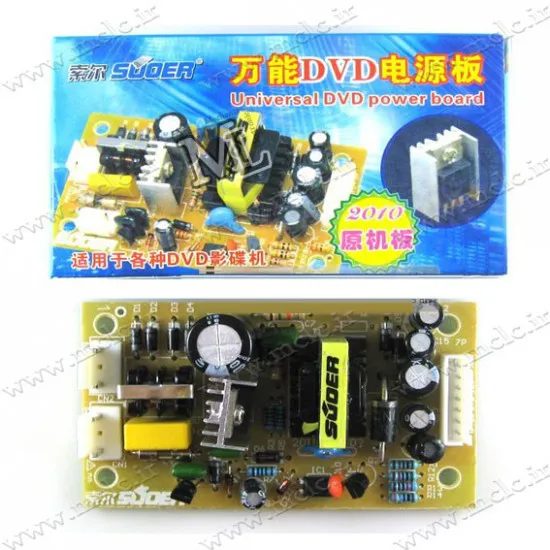

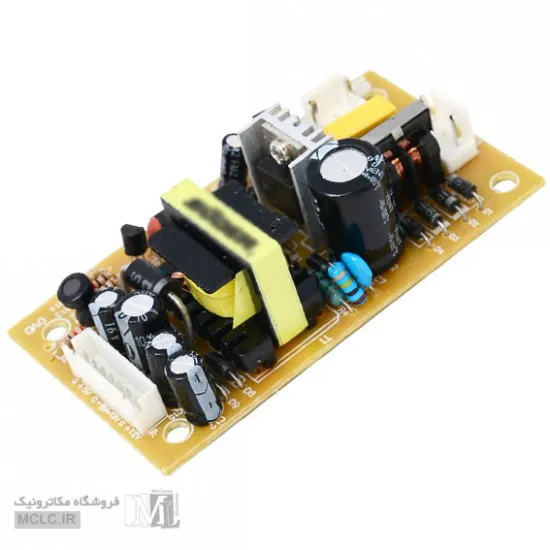

برد تغذیه سوئیچینگ 5 و 12 ولت DVD

برد تغذیه سوئیچینگ 5 و 12 ولت DVD منابع تغذیه - آداپتور و ترانسفورماتور
برد تغذیه سوئیچینگ 5 و 12 ولت DVD منابع تغذیه - آداپتور و ترانسفورماتور
برد تغذیه سوئیچینگ 5 و 12 ولت DVD منابع تغذیه - آداپتور و ترانسفورماتور
برد تغذیه سوئیچینگ 5 و 12 ولت DVD منابع تغذیه - آداپتور و ترانسفورماتور
برد تغذیه سوئیچینگ 5 و 12 ولت DVD
790,000ریال
  • موجودی: 80 و بیشتر در خرید عمده
  • MODEL: DVD POWER BOARD 2010

برد تغذیه سوئیچینگ با خروجی 5 ولت و 12 ولتی طراحی شده برای تعمیرات انواع DVD و VCD و گیرنده دیجیتال

ورودی این برد برق شهری 220 ولت بوده و با خروجی های 5V+ و 5V+ و 12V+ و 12V- میتواند به عنوان منبع تغذیه رگوله شده برای بسیاری از مدارات و دستگاه های الکترونیکی مورد استفاده قرار گیرد.

قطعات اصلی بکار رفته روی برد تغذیه سوییچینگ 2010 عبارتند از :

  • ترانزیستور 13005D با هیت سینک

  • فیوز شیشه ای جهت حفاظت از در برابر اضافه جریان

  • لاین فیلتر ورودی جهت حذف نویز

  • اوپتوکوپلر pc817 جهت کوپلاژ بخش های ورودی و خروجی تغذیه

  • کانکتور خروجی 7 پین

جریان خروجی این مدار برای ولتاژهای 12 ولتی 400 میلی آمپر و برای خروجی های 5 ولتی 800 میلی آمپر می باشد.

تلورانس حداکثر جریان جریان نامی ولتاژ خروجی
+4.9 ~ +5 1000 800 +5
+4.9 ~ +5 1000 800 +5
+10.5 ~ +12.5 500 400 +12
-10.5 ~ -12.5 500 400 -12

تصاویر کالاها شمای کلی و ظاهری کالا رو نمایش میدهند و ممکن است در جزئیات قطعات بکار رفته روی برد و مارک و علائم تفاوت هایی وجود داشته باشد



طول: 8.5 سانتی متر

عرض: 4.8 سانتی متر





خصوصیات ظاهری
ابعاد طول: 8.5cm عرض: 4.5cm ارتفاع: 2.5cm
خصوصیات عملکردی
ولتاژ ورودی/تغذیه 220V
خصوصیات عمومی
کاربری تعمیرات
