ماژول رله 5 ولت یک کانال
308,000ریال
10 یا بیشتر 295,680ریال
50 یا بیشتر 289,520ریال
  • موجودی: 31 و بیشتر در خرید عمده
  • MODEL: 1CH 5V RELAY MODULE

گزینه های در دسترس

ماژول رله 5 ولت یک کانال

ویژگی ها :

  • ولتاژ: 5 ولت
  • ولتاژ AC : حداکثر 250 ولت  10آمپر
  • ولتاژ DC : حداکثر 30 ولت و 10آمپر
  • LED جهت نمایش وضعیت رله

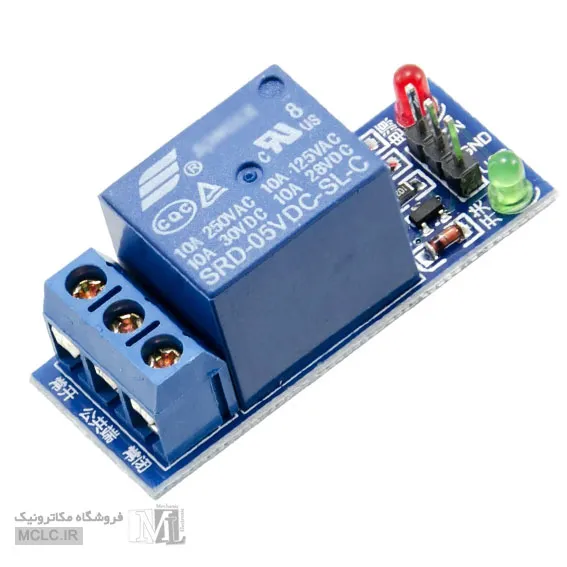

ماژول رله 5 ولت با دو ال ای دی dip مدل HW-307
تحریک توسط سیگنال active low

مثبت تغذیه پنج ولت را به پین VCC روی ماژول وصل کنید

منفی تغذیه پنج ولت را به پین GND روی ماژول وصل نمایید

هر زمان که منفی یا همان GND به پین IN وصل شود(یعنی همان سیگنال ACTIVE LOW) رله خروجی تغییر وضعیت می دهد.

در سمت ترمینال خروجی پایه وسط پایه مشترک و دو ترمینال کناری آن نرمالی اوپن و نرمالی کلوز هستند.

با تغییر وضعیت رله پایه نرمال اوپن به پایه مشترک وصل شده و در همان زمان پایه نرمال کلورز از پایه مشترک قطع میگردد

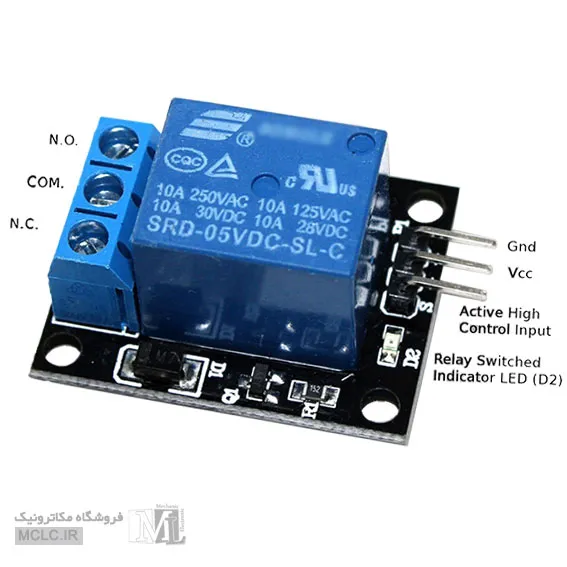

ماژول رله 5 ولت با ال ای دی smd



خصوصیات رله ها
نوع رله میلون
ولتاژ سیم پیچ 5 ولت
تعداد کنتاکت 1 کنتاکت
تعداد پین / پایه ها 5 پین
جریان خروجی 10 آمپر
