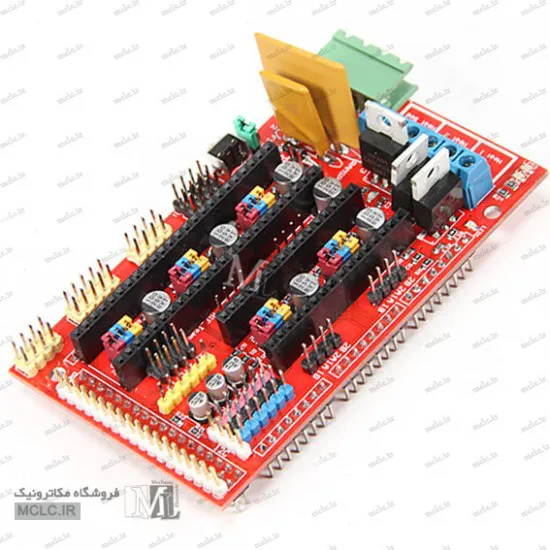

شیلد RAMPS RepRap A4988 کنترلر توسعه‌یافته پرینتر سه‌بعدی

شیلد RAMPS RepRap یکی از پرکاربردترین بردهای کنترلی در پرینترهای سه‌بعدی مبتنی بر آردوینو مگا 2560 است که به‌عنوان یک برد توسعه (Expansion Shield) عمل می‌کند. این شیلد امکان کنترل هم‌زمان استپر موتور‌ها، هیترها، هیت‌بد و سنسورهای دما را فراهم کرده و به‌دلیل ساختار ماژولار، انتخابی ایده‌آل برای پروژه‌های RepRap و DIY محسوب می‌شود.

ویژگی‌های شیلد RAMPS RepRap A4988

سازگار با برد Arduino Mega 2560
پشتیبانی از 5 درایور استپر موتور به‌صورت مستقل
دارای 3 خروجی PWM برای هیت‌بد، فن و اکسترودر
پشتیبانی از 3 ورودی ترمیستور برای کنترل دما
دارای 3 عدد MOSFET قدرت با قابلیت کنترل PWM
امکان اتصال هم‌زمان دو موتور به محور Z

کاربردها و قابلیت‌های کنترلی RAMPS RepRap

کنترل کامل پرینترهای سه‌بعدی RepRap و Prusa Mendel
پشتیبانی از 2 اکسترودر و یک هیت‌بد
قابلیت اتصال LCD و ماژول SD Card
پشتیبانی از پروتکل‌های I2C، SPI و ارتباط RS232
امکان افزودن سروو موتور جهت Auto Bed Leveling

مشخصات فنی RAMPS RepRap A4988

مشخصه	توضیحات
ولتاژ تغذیه	12V DC
تعداد استپر موتور قابل کنترل	پشتیبانی از 5 درایور استپر موتور با قابلیت اتصال دو موتور موازی برای محور Z
درایورهای قابل پشتیبانی	A4988، DRV8255، LV8729، TMC2100
فیوزهای محافظ	2×5A ریست‌پذیر / 1×11A ریست‌پذیر
رابط‌های Endstop	X/Y/Z Min و Max

نکات مهم و احتیاط‌ها

قبل از نصب درایورهای استپر، حتماً برق برد قطع باشد.
تنظیم جریان درایورهای A4988 با دقت انجام شود.
از منبع تغذیه 12 ولت با جریان کافی استفاده شود.
خنک‌سازی مناسب برای درایورها توصیه می‌شود.

جمع‌بندی

شیلد RAMPS RepRap A4988 یک راهکار استاندارد، پایدار و توسعه‌پذیر برای کنترل پرینترهای سه‌بعدی مبتنی بر Arduino Mega است. پشتیبانی گسترده از درایورها، حفاظت الکتریکی مناسب و انعطاف بالا در توسعه، این برد را به انتخابی حرفه‌ای برای کاربران نیمه‌حرفه‌ای و پیشرفته تبدیل می‌کند.

خصوصیات عمومی
سطح تخصص لازم	حرفه ای
کشور سازنده	چین
بنچ مارک	4 از 5
استاندارد و تاییده ها	ندارد
گارانتی و خدمات پس از فروش	ندارد
