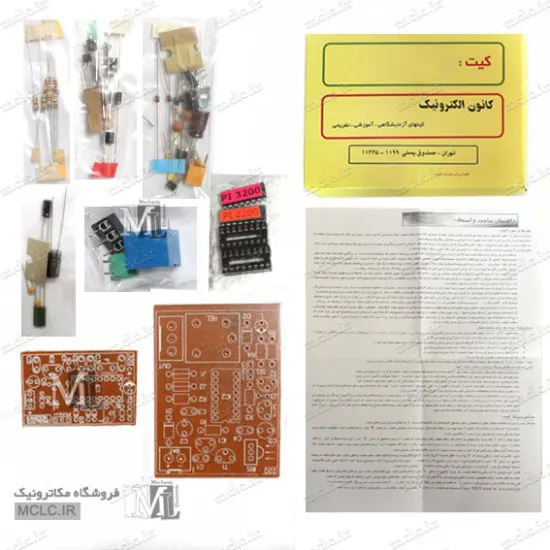

کیت چشم الکترونیک مادون قرمز کدبندی شده

کیت چشم الکترونیک مادون قرمز کدبندی شده
فروخته شده است
کیت چشم الکترونیک مادون قرمز کدبندی شده

کیت چشم الکترونیک مادون قرمز کدبندی شده

برد دستگاه:

بر خلاف اکثر مدارات مادون قرمز که خداکثر دو الی سه متر است،بسیار زیاد بوده و به حدود 20 متر می رسد و حتی با تنظیم دقیق و قرار دادن دیود نورانی فرستنده و سنسور گیرنده در یک امتداد می توان به برد حدود 30 متر رسید.با استفاده از عدسی متمرکز کننده و نصب آن روی سنسور گیرنده می توان به فواصل دورتر نیز دست یافت

نوع خروجی دستگاه:

اکثر مدارات مادون قرمز بصورتی کار می کنند که با قرار گرفتن فرستنده و گیرنده در مقابل یکدیگر،رله گیرنده،فعال شده و با عبور مانع از میان فرستنده و گیرنده،رله مزبور قطع می گردد.

قابلیت کدبندی دستگاه:

در مدارات مادون قرمز به دلیل استفاده در محیط بسته و برد محدود و عبور نکردن نور مادون قرمز از موانع،تداخل امواج کمتر بوده و قابلیت کدبندی،اهمیت کمتری دارد.اما با این وجود یک مدار یک مدار مادون قرمز با سیستم کدبندی،حداقل داراری سه مزیت مهم می باشد.اولا با کدبندی مدار تاثیر امواج مزاحم و نورهای مختلف(که معمولا در محیط های بسته وحود دارند و بعضی از این نورها شامل طیف وسیعی از امواج نورانی مرئی و نامرئی و از جمله نور مادون قرمز است) به صفر می رسد.

تغذیه مدار:

ولتاژ تغذیه گیرنده 12 ولت است که از باتری و با منبع تغذیه مناسب تهیه می گردد.ولتاژ کار فرستنده 3 الی 12 ولت است که معمولا 12 ولت در نطر گرفته می شود تا بتوان از یک باتری یا منبع تغریه مشترک برای گیرنده و فرستنده استفاده نمود.چنانچه برای فرستنده تغذیه مستقل در نظر گرفته شود نیازی به استفاده از ولتاژ 12 ولت برای تغذیه آن نبوده وهمانطور که گفته شد حتی با یک منبع تغذیه 3 ولتی با دو عدد باتری قلمی نیز بدون آنکه در عملکرد و بازده آن تغییر محسوسی مشاهده شود.

کیفیت و ثبات بالای مدار:

در ساخت این مدار از آی سی های مخصوص و همچنین یک سنسور مادون قرمز با کیفیت بالا و یک دیود مادون قرمز قرستنده با قدرت زیاد استفاده شده است که سبب افزایش برد و کیفیت کار مدار گردده است.ضمنا فرستنده و گیرنده کاملا هماهنگ بوده و برای راه اندازی مدار نیاز به هیچ نوع تنظیمی نمی باشد.

خروجی گیرنده:

یک عدد رله پر قدرت در خروجی مدار گیرنده قرار گرفته و توسط مدار کنترل می شود بوسیله کمنتاکت های رله و در خروجی OUT می توان دستگاه های مختلف را روشن و یا خاموش نمود.
