ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ

ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ منابع تغذیه آداپتور ترانس
ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ منابع تغذیه آداپتور ترانس
ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ منابع تغذیه آداپتور ترانس
ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ منابع تغذیه آداپتور ترانس
ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ
850,000ریال
10 یا بیشتر 816,000ریال
50 یا بیشتر 799,000ریال
  • موجودی: 32 و بیشتر در خرید عمده
  • MODEL: XL4015E1 STEP DOWN MODULE

گزینه های در دسترس

ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ

این ماژول میتواند به عنوان تغذیه در مدارات مختلف الکترونیکی مورد استفاده قرار گیرد، با اعمال ولتاژ مستقیم به ورودی این ماژول؛ در خروجی آن یک ولتاژ مستقیم و البته کوچکتر از ولتاژ ورودی که مقدار آن با یک پتانسیومتر (مولتی ترن) قابل تنظیم است دریافت می شود. علاوه بر تنظیم ولتاژ، جریان خروجی را نیز میتوان محدود کرد که این قابلیت جهت روشن کردن ال ای دی ها و همچنین شارژ باتری ها مورد نیاز است

کاربردها:

  • شارژر باتری های لیتیومی
  • درایور انواع پاور ال ای دی

ویژگی ها:

  • ماژول STEP DOWN غیر ایزوله - BUCK
  • قابلیت کنترل جریان و ولتاژ CC & CV
  • ولتاژ ورودی 4 ولت الی 38 ولت
  • ولتاژ خروجی: 1.25 ولت الی 36 ولت قابل تنظیم
  • جریان خروجی: 5 آمپر با نصب هیت سینک - تا 4.5 آمپر پیشنهاد میگردد
  • ماکزیمم توان خروجی: 75 وات
  • راندمان: بالاتر از 96%
  • حفاظت در برابر اتصال کوتاه

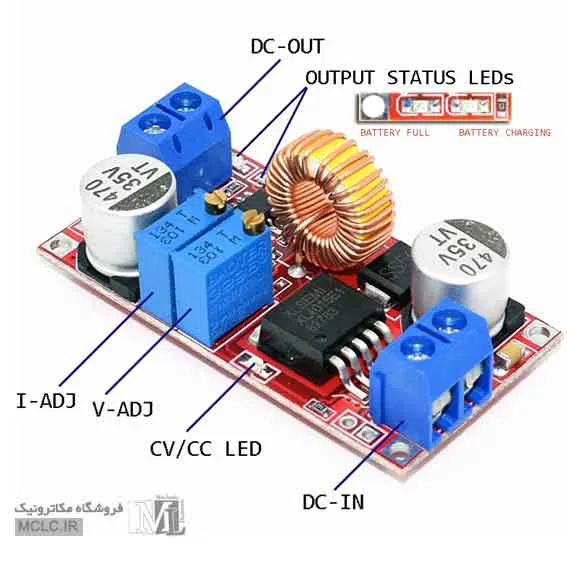

جهت راه اندازی لازم است ولتاژ ورودی بالاتر از محدوده مورد نظر خود به ترمینال ورودی INPUT با رعایت پلاریته اعمال نمایید. با چرخش در جهت ساعتگرد مولتی ترن تنظیم ولتاژ میتوانید ولتاژ خروجی را افزایش دهید. اگر ولتاژ ورودی و خروجی شما برابر بود به این معنی است که ولتاژ ورودی شما از ولتاژ تنظیم شده روی مولتی ترن کمتر است و باید مولتی ترن را خلاف جهت عقربه های ساعت بچرخانید. پس از تنظیم ولتاژ خروجی ، توسط مولتی ترن مربوط به جریان میتوانید جریان خروجی را نیز تنظیم نمایید. چرخش پادساعتگرد مولتی ترن جریان باعث کاهش و محدود کردن جریان خروجی خواهد شد


خدمات پس از فروش:

این کالا خدمات پس از فروش و امکان مرجوعی ندارد و مهلت بازگشت آن منوط به پلمپ بسته بندی می باشد. بنابراین، پیش از باز کردن بسته بندی آن لازم است ابتدا بصورت ظاهری آنرا بررسی نمایید و در صورت سلامت ظاهری ، پلمپ را باز و استفاده نمایید.

مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.

همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید. پس از رسیدن محموله نیز ، بسته بندی هر کدام را بصورت جداگانه و تکی باز نموده و تست کنین و در صورتی که مورد تایید شما قرار نگرفته ، از باز کردن بقیه اقلام خودداری نموده و مطابق فرایند استرداد کالا، اقلام پلمپ را استرداد نمایید.

در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.


نحوه تست و راه اندازی ماژول منبع تغذیه متغیر XL4015 با قابلیت تنظیم جریان و ولتاژ:

  1. پک آنتی استاتیک ماژول را باز نمایید
  2. ولتاژ خروجی منبع تغذیه آزمایشگاهی را روی 30 ولت قرار دهید
  3. با رعایت پلاریته ولتاژ گیره های سوسماری منبع تغذیه را به IN+ و IN- متصل نمایید
  4. ولتاژ خروجی را توسط مولتی متر اندازه گیری نمایید
  5. در صورتی که ولتاژ خروجی کمتر از 28 ولت باشد ماژول سالم است. در غیر این صورت مولتی ترن v-adj را خلاف عقربه های ساعت بچرخانید تا ولتاژ خروجی کاهش یافته و به مقدار مورد نظر شما برسد

نظر بدهید

لطفا وارد شوید یا ثبت نام کنید تا نظر بدهید
برچسب ها: XL4005
