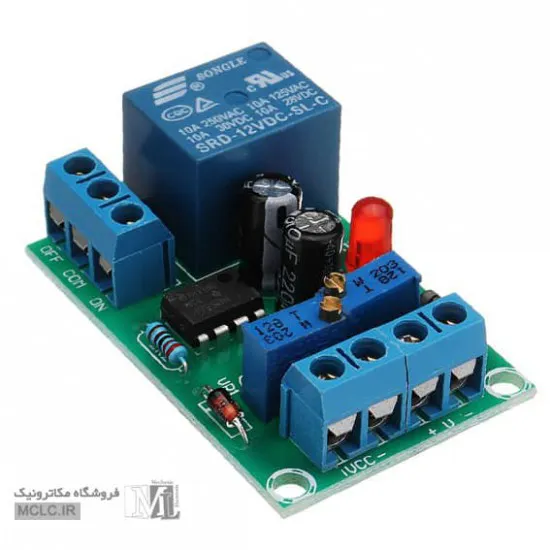

ماژول کنترل شارژ باتری 12 ولت

ماژول کنترل شارژ باتری 12 ولت ماژول الکترونیکی
ماژول کنترل شارژ باتری 12 ولت ماژول الکترونیکی
ماژول کنترل شارژ باتری 12 ولت ماژول الکترونیکی
ماژول کنترل شارژ باتری 12 ولت ماژول الکترونیکی
ماژول کنترل شارژ باتری 12 ولت
940,000ریال
  • موجودی: 5 و بیشتر در خرید عمده
  • MODEL: XH-M601 INTELIGENT CHARGER CONTROL MODULE

گزینه های در دسترس

ماژول کنترل شارژ باتری 12 ولت | هوشمند | اتوماتیک

این ماژول قابلیت کنترل شارژ انواع باتری های خشک، اسیدی و … 12 ولتی را دارد. بدین معنی که متناسب با میزان شارژ باتری، عملیات شارژ را قطع و یا وصل خواهد کرد. به عبارت بهتر همانند یک سوئیچ اتئماتیک / هوشمند عمل مینماید. با استفاده از یک رله میلون 10 آمپری امکان کنترل شارژ باتری های تا 100 امپر ساعت را دارد(توجه کنین آمپر درج شده روی باتری هایی مانند باتری اتومبیل ، آمپر ساعت است مثلا 60Ah و جریان رله این ماژول بصورت لحظه ای ده آمپر درج گردیده است)

مشخصات فنی:

  • ولتاژ ورودی: 13.8 الی 14.8 ولت مستقیم

  • ولتاژ وصل شده رله: 12.4 ولت

  • ولتاژ قطع شدن رله: 14.8 ولت

  • تلورانس: 0.1 ولت





ویژگی ها:

قابلیت تنظیم ولتاژ ابتدایی و ولتاژ انتهای شارژ :

به کمک مولتی ترن های روی برد میتوانید حد پایین و حد بالای ولتاژ های شارژ را تعیین نمایید. برای مثال در باتری های معمولی 12 ولتی حد پایین ولتاژ که در ابتدای شارژ در نظر گرفته میشود 10.8 ولت و حد بالای ولتاژ که در پایان شارژ منظور میگردد 14.4 ولت می باشد. تنظیم حد بالای ولتاژ شارژ باعث افزایش طول عمر باتری بصورت چشمگیر خواهد شد و تنظیم حد پایین ولتاژ هم از دشارژ باتری (در حین عملیات شارژ) جلوگیری میکند.

قابلیت کنترل آداپتور شارژر:

با توجه به اینکه در خروجی این ماژول یک رله استفاده شده است، میتوانید این رله را در مسیر برق ورودی آداپتور (تا 220 ولت برق شهری) هم قرار دهید تا در زمان هایی که نیازی به شارژ نیست کلا منبع شما را از برق قطع نماید

حفاظت در برابر اتصال معکوس باتری:

مدار این ماژول بصورتی طراحی گردیده است که در صورت عدم اتصال باتری و یا اتصال معکوس آن، کلا خروجی ندارد

نشانگر وضعیت شارژ توسط LED:

بر روی برد این ماژول یک عدد ال ای دی قرمز در نظر گرفته شده تا در زمانهایی که عملیات شارژ صورت میگیرد روشن شود و در صورت قطع شدن عملیات شارژ ، این ال ای دی خاموش خواهد بود

تنظیم حدود بالا و پایین ولتاژ:

بر روی ماژول دو عدد مولتی ترن / پتانسیومتر در نظر گرفته شده است:

RP1 جهت تنظیم ولتاژ شروع به شارژ می باشد و با چرخش ساعتگرد مقدار را افزایش میدهد

RP2 جهت تنظیم ولتاژ قطع شارژ می باشد و با چرخش ساعتگرد مقدار را افزایش میدهد


خدمات پس از فروش

این کالا خدمات پس از فروش و امکان مرجوعی ندارد و مهلت بازگشت آن منوط به پلمپ بسته بندی می باشد. بنابراین، پیش از باز کردن بسته بندی آن لازم است ابتدا بصورت ظاهری آنرا بررسی نمایید و در صورت سلامت ظاهری ، پلمپ را باز و استفاده نمایید.

مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.

همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید. پس از رسیدن محموله نیز ، بسته بندی هر کدام را بصورت جداگانه و تکی باز نموده و تست کنین و در صورتی که مورد تایید شما قرار نگرفته ، از باز کردن بقیه اقلام خودداری نموده و مطابق فرایند استرداد کالا، اقلام پلمپ را استرداد نمایید.

در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.


نحوه تست و راه اندازی اولیه ماژول کنترل شارژ باتری 12 ولت XH-M601 :

  1. ولتاژ منبع تغذیه آزمایشگاهی را روی 14 ولت تنظیم نمایید
  2. پرای های منبع تغذیه را با رعایت پلاریته مثبت و منفی به ترمینال BAT+ و BAT- متصل نمایید
  3. باید ال ای دی روی ماژول خاموش باشد
  4. به آهستگی و با چرخش پادساعتگرد ولوم ولتاژ روی منبع تغذیه آزمایشگاهی ؛ ولتاژ را کاهش دهید
  5. در صورت روشن شدن ال ای دی روی ماژول، ماژول سالم است

Description:
Small volume and large current. Voltage shutoff accurate and stable.
Assembled with special voltage control IC and special automobile relay.
Complete functions and reliable performance. Automatically charge and shut off.

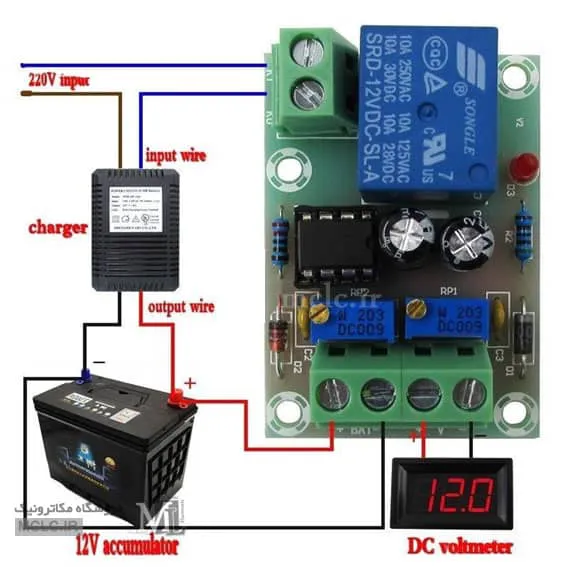

Connect any wire of 220 V with the COM port of relay, and connect charger with OFF port.
The board has reverse connect protection function. There is no output if no battery is connected. No output if the polarity of battery is wrong.
During the charging process, the red lamp is on; when it is fully charged, red lamp is off. When the relay disconnects, 220V input port will end charging so as to save the energy.

RP1:adjust storage battery start charging voltage (low voltage setting:clockwise becomes higher,counter-clockwise becomes lower)

RP2:adjust storage battery disconnect charging voltage (low voltage setting:clockwise becomes higher,counter-clockwise becomes lower)

خصوصیات ظاهری
ابعاد طول: 50mm عرض: 32mm ارتفاع: 18mm
بسته بندی سلفون
خصوصیات عمومی
کاربری شارژر|باتری|تعمیرات|ساخت و تولید
سطح تخصص لازم نیمه حرفه ای
کشور سازنده چین
بنچ مارک خوب
استاندارد و تاییده ها ندارد
گارانتی و خدمات پس از فروش ندارد
