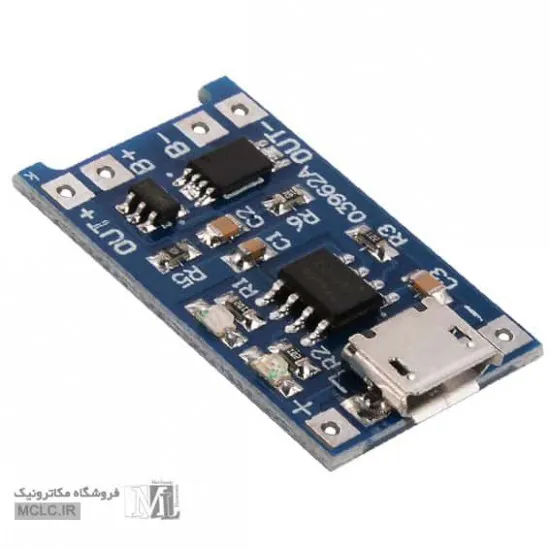

ماژول شارژر باتری لیتیوم TP4056 با مدار حفاظت باتری

ماژول شارژر باتری لیتیوم TP4056 با مدار حفاظت باتری ماژول الکترونیکی
ماژول شارژر باتری لیتیوم TP4056 با مدار حفاظت باتری
115,000ریال
  • موجودی: 178 و بیشتر در خرید عمده
  • MODEL: LI-ION CELL CHARGER TP4056 MODULE WITH BATTERY

گزینه های در دسترس

ماژول شارژر باتری لیتیوم TP4056 با مدار حفاظت باتری با میکرو یو اس بی - اندرویدی

این ماژول کوچک جهت شارژ باتری های تک سل 3.7 ولتی 1Ah (یا بالاتر) از نوع LiPo مثل باتری های 18650s که فاقد مدار خود حفاظت هستند می باشد. این ماژول بر اساس آی سی شارژر TP4056 و مدار حفاظت DW01A طراحی گردیده است که جریان شارژ را روی یک آمپر میبندد و پس از پایان شارژ قطع می نماید – توسط ماسفت 8025A . علاوه بر این در صورت پایین آمدن سطح ولتاژ باتری به کمتر از 2.4 ولت، آی سی DW01A مدار را قطع می نماید. این مدار باتری را در برابر اضافه ولتاژ و اضافه جریان و همچنین ولتاژ معکوس محافظت میکند.(البته پیشنهاد میکنیم هنگام استفاده از باتری خودتون جهت باتری رو حتما چک کنین)

کد آی سی روی ماژول TP4056 یا TC4056A یا XL4056A خواهد بود

ویژگی ها:

  • ولتاژ ورودی: 4.5 تا 8 ولت
  • ولتاژ خروجی: 4.2 ولت (در حین شارژ)
  • جریان خروجی: 1 آمپر
  • LED قرمز نشانگر وضعیت در حال شارژ
  • LED سبز یا آبی نشانگر وضعیت شارژ شدن کامل باتری
  • پورت micro usb


کاتالوگ بخش های مختلف ماژول شارژر باتری لیتیوم TP4056

نحوه اتصال ماژول شارژر باتری TP4056 با مدار محافظ

توسط کانکتور میکرو usb و یا پدهای ورودی IN ، ولتاژ 5 ولت مستقیم را اعمال نمایید.

مصرف کننده (بار مصرفی) را به پدهای خروجی OUT متصل نمایید

در هنگام شارژ نباید مصرف کننده به ماژول متصل گردد

باتری را به پدهای B متصل نمایید

خدمات پس از فروش:

این کالا خدمات پس از فروش و امکان مرجوعی ندارد و با توجه به پلمپ نبودن آن، مهلت بازگشت ندارد.

مستحضر باشید سازنده کالا شرایط تعمیر و خدمات پس از فروش ارائه نداده است و بنابراین فروشگاه نیز نمیتواند در این خصوص سرویس خاصی ارائه نماید.

همچنین در صورتی که قصد خرید عمده از این کالا را دارید پیشنهاد میگردد تعدادی نمونه خریداری و کیفیت آنرا با توجه به نیاز خود بررسی نمایید و سپس اقدام به خرید عمده نمایید.

در صورت انتخاب گزینه تست: کالا پیش از ارسال توسط فروشگاه تست اولیه میگردد، یعنی صرفا ولتاژ ورودی اعمال شده و خروجی آن کنترل میگردد و به این ترتیب سلامت کالا کنترل میشود ولی همچنان کالا فاقد گارانتی و خدمات پس از فروش است.

نمودار نحوه عملکرد ماژول شارژر باتری لیتیوم TP4056 با مدار محافظت باتری



























خصوصیات عمومی
کاربری حرفه ای
کشور سازنده چین
بنچ مارک خوب
گارانتی و خدمات پس از فروش ندارد
