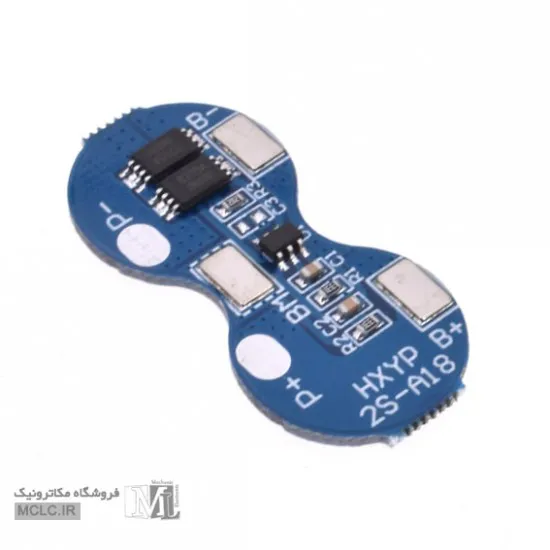

ماژول شارژر باتری لیتیوم دو سل با مدار حفاظت ماژول الکترونیکی

ماژول شارژر باتری لیتیوم دو سل با مدار حفاظت

ماژول شارژر 2S-A18 با قابلیت شارژ دو عدد (دو سلول) باتری لیتیوم 18650 سری شده که در ابعاد کوچک(ارتفاع کوتاه) طراحی و تولید میگردد و جهت استفاده در وسایل و تجهیزات پرتابل که نیاز به دو عدد باتری لیتیوم دارند انتخاب مناسبی می باشد.

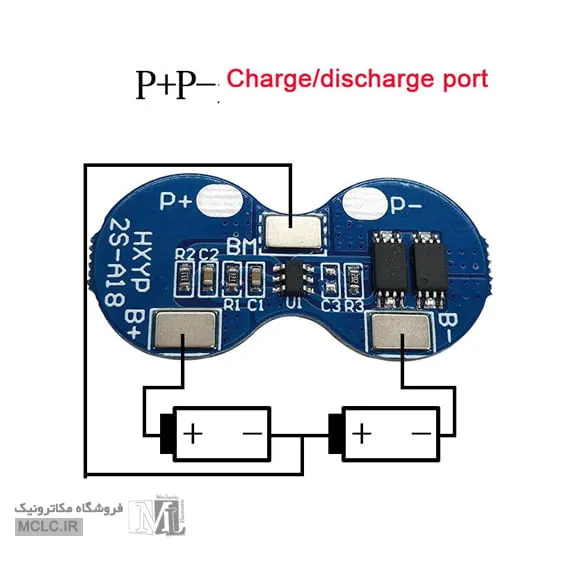

نحوه اتصال ماژول شارژر HXYP 2S-A18

ولتاژ تغذیه در حالت شارژ: 9 ولت مستقیم – (حداکثر 12 ولت)

ولتاژ شارژ:
دو سلولی: 8.4 ولت - تک سلولی : 4.2 ولت

جریان شارژ: 4 آمپر

حفاظت در برابر بالا رفتن جریان شارژ –  قطع برای جریان های بالاتر از 6 آمپر

حفاظت در برابر اضافه ولتاژ – قطع برای ولتاژهای بالاتر از 8.4 ولت

حفاظت در برابر اتصال کوتاه

ابعاد:  35x16.6x2.5 میلی متر

Features:
1) high-accuracy voltage detection circuit;

2) terminal of the charger using high voltage device;

3) Built-in three-stage over-current detection circuit (over-current 1, over-current 2, or load short circuit);

4) MOS transistor can control the battery charge and discharge;

5) low standby current consumption.

Parameter:

Over Charge voltage:4.28-4.35v±0.05v
Over Discharge voltage: 2.9-3.0v±0.05v
Max Working current:3A
Max peak current:5A
Working temperature:-40---+50
Storage Temperature:-40-- +80
Small current:10uA
Life cycle:more then 30000 hours
Resistance:Less than 300mΩ
Short Cut:Protectable,Charge can repair

Application:

NOTE: this board not suit high power electronic tools, if use for screwdrier and drill, please don't buy.
7.4V (Li-ion 18650 or li-ion battery rated voltage)
8.4V (Li-ion battery full charge voltage)
7.2V ( Lipo battery pack rated voltage)

Note:


1)CAN NOT be used for lithium iron phosphate battery,xenon lamp,hand drill battery pack,electric fish battery pack, electric bicycle battery pack, baby car battery, 550 or more power type motor,1W fish eye LED light.


2)Strictly to install as per wiring diagram OV(B-),3.7V(B1),7.4V(B2),11.1V(B +),do not intentionally short circuit! Connect the wire and then charge it.

3) Please note that the input and output voltage, and load current conditions for power protection board does not exceed the electrical parameters of the allowable power consumption;

4) special attention to the load current can not work long hours between maximum continuous operating current and over-current protection current;

5) When connecting the battery ,it may not discharge. In this case, connect the charger can be restored to normal working condition;

6) Although the BMS built-in electrostatic protection circuit, but please do not hand touch  when BMS in the working condition, so as to avoid damage from static electricity protection board.

خصوصیات عمومی
کاربریشارژر|باتری|تعمیرات|ساخت و تولید
سطح تخصص لازمنیمه حرفه ای
کشور سازندهچین
بنچ مارکخوب
استاندارد و تاییده هاندارد
گارانتی و خدمات پس از فروشندارد
