ماژول دما و رطوبت SHT30 | سنسور SHT30 روی برد

این ماژول بر پایه سنسور SHT30 ساخته شده که یک سنسور خطی و بسیار دقیق و دارای خروجی I2C است. وجه تمایز این ماژول با دیگر ماژول های موجود در بازار کوچک بودن ابعاد آن است که علاوه بر استفاده های تحقیقاتی و دانشجویی میتوان در مصارف صنعتی استفاده نمود و در هر کاوری جای میگیرد.

نمای پست و متالایز پی سی بی سنسور SHT30

خصوصیات سنسور SHT30 :

ولتاژ تغذیه: 2.4 الی 5.5 ولت مستقیم

رابط سریال I2C –

رنج اندازه گیری دما: منفی 40 الی مثبت 125 درجه سانتی گراد

رنج اندازه گیری رطوبت: صفر الی صد درصد

دقت اندازه گیری رطوبت: 1.5%

دقت اندازه گیری دما: 0.2 درجه سانتی گراد

طول: 17 میلی متر

عرض 7 میلی متر



موارد مصرف و کاربردهای ماژول دما و رطوبت SHT30 :

سیستم های تهویه مطبوع HVAC

تجهیزات آزمایشگاهی و تست

کنترل و اتوماسیون

تجهیزات ضبط داده (اطلاعات محیطی)

ایستگاه های هواشناسی

تجهیزات پزشکی

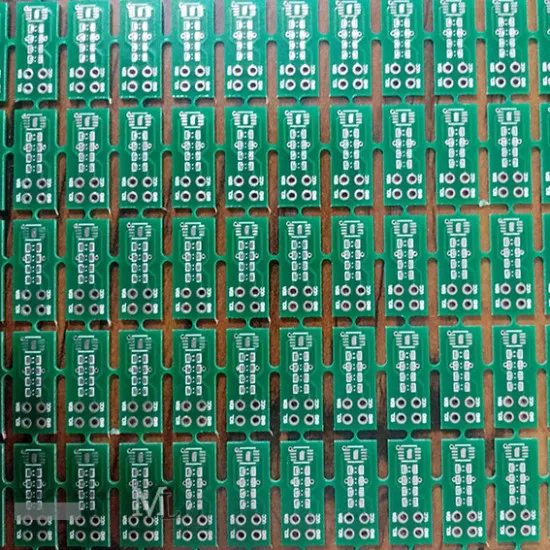

کیفیت PCB ایرانی برای سنسور SHT30

کیفیت بالای pcb طراحی شده برای این ماژول

Supply voltage range: 2.4V ~5.5V

Interface: I2C (0x44 address)

Temperature Accuracy: ± 0.2 °C

Humidity Accuracy: ± 1.5 % RH

Temperature Range: -40 to 125 °C

Humidity Range: 0 to 100 % RH

Temperature Resolution: 0.015 °C

Humidity Resolution: 0.01 % RH

Size: 17mm x 7mm

نمونه کد آردوینو جهت ماژول دما و رطوبت SHT30:

در صورت نیاز این کد ایمیل خواهد شد

#include



// SHT30 I2C address is 0x44(68)

#define Addr 0x44



void setup()

{

  // Initialise I2C communication as MASTER

  Wire.begin();

  // Initialise serial communication, set baud rate = 9600

  Serial.begin(9600);

  delay(300);

}



void loop()

{

  unsigned int data[6];



  // Start I2C Transmission

  Wire.beginTransmission(Addr);

  // Send measurement command

  Wire.write(0x2C);

  Wire.write(0x06);

  // Stop I2C transmission

  Wire.endTransmission();

  delay(1000);



  // Request 6 bytes of data

  Wire.requestFrom(Addr, 6);



  // Read 6 bytes of data

  // cTemp msb, cTemp lsb, cTemp crc, humidity msb, humidity lsb, humidity crc

  if (Wire.available() == 6)

  {

    data[0] = Wire.read();

    data[1] = Wire.read();

    data[2] = Wire.read();

    data[3] = Wire.read();

    data[4] = Wire.read();

    data[5] = Wire.read();

  }



  // Convert the data

  float cTemp = ((((data[0] * 256.0) + data[1]) * 175) / 65535.0) - 45;

  float fTemp = (cTemp * 1.8) + 32;

  float humidity = ((((data[3] * 256.0) + data[4]) * 100) / 65535.0);



  // Output data to serial monitor

  Serial.print("Relative Humidity : ");

  Serial.print(humidity);

  Serial.println(" %RH");

  Serial.print("Temperature in Celsius : ");

  Serial.print(cTemp);

  Serial.println(" C");

  Serial.print("Temperature in Fahrenheit : ");

  Serial.print(fTemp);

  Serial.println(" F");

  delay(500);

}



خصوصیات عمومی
کاربریساخت و تولید|پروژه دانشجویی|سنسور|خانه هوشمند|اینترنت اشیا|پروژه های ابتکاری|DIY PROJECTS
سطح تخصص لازمحرفه ای
کشور سازندهایران
بنچ مارک5 از 5
استاندارد و تاییده هاندارد
گارانتی و خدمات پس از فروشندارد
