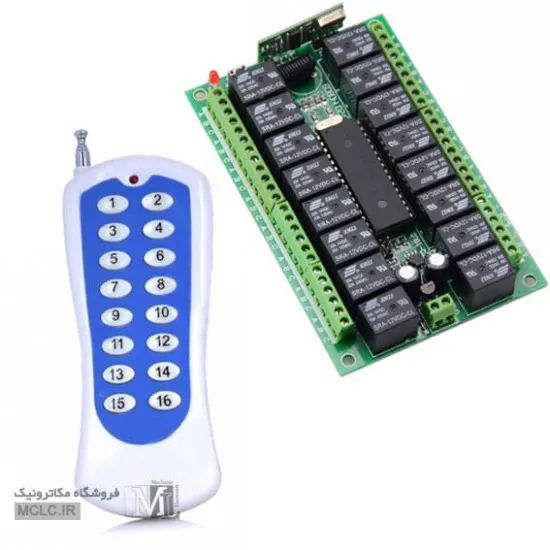

ریموت کنترل رادیویی 16 کانال با گیرنده رله های الکترونیکی

ریموت کنترل رادیویی 16 کانال با برد گیرنده

با استفاده از برد کنترل | گیرنده | رسیور این کالا میتوان 16 وسیله برقی مختلف (با هر ولتاژی AC یا DC / صفر الی 250 ولت) کنترل و بصورت جداگانه خاموش یا روشن نمود

گیرنده (رسیور) این دستگاه قابل برنامه ریزی بوده و قابلیت عملکرد بصورت لحظه ای و دائم و فلیپ فلاپ را دارا می باشد.

برد نامی این دستگاه 50متری می باشد. ولی رسیدن به این برد نیازمند نصب آنتن مناسب، قرار گرفتن فرستنده و گیرنده در مقابل یکدیگر(بدون مانع)، عدم وجود سیگنال های رادیویی، پایین بودن رطوبت و و و می باشد.

در واقع این ریموت همان برد حدود 20 متری را در عمل ارائه میکند که بر روی اکثر ریموت های اتومبیل و دربهای پارکینگی معمول در بازار وجود دارد.

ولتاژ تغذیه: 12 ولت

فرکانس کاری: 315 مگاهرتز

توان خروجی: ماکزیمم 400 وات برای هر کانال - رله با تحمل 220 ولت 2 آمپر (میلون کوچک)

جریان خروجی: هر کانال 2 آمپر – در صورت نیاز میتوانید خروجی رله این مدار را به رله قویتر یا کنتاکتور متناسب با جریان مصرفی دستگاه برقی مورد نظر خود وصل نمایید

گیرنده این مدار در واقع یک مدار فرمان می باشد و در صورت نیاز به جریان های بالاتر میتوانید خروجی رله ها را به کنتاکتور و یا رله با توان بالاتر وصل نمایید و در این صورت محدودیتی در این خصوص وجود ندارد.

ریموت کنترل قابلیت کدبندی جهت تداخل با سایر ریموت ها را داراست و گیرنده نیز توسط پوش باتوم | تک سوییچ با کد ریموت لرن (هماهنگ) میگردد.


جهت کدینگ ریموت(عدم تداخل با سایر ریموتها):

1) باتری ریموت را خارج و پیچ های پشت قاب ریموت را باز نمایید

2) برد ریموت را به آهستگی خارج نموده و پشت برد را مشاهده نمایید. یک عدد آی سی PT22xx بر روی برد وجود دارد که 8عدد از پایه های آن که کد ریموت را تعیین میکنند لحیم نشده اند. هر یک از این 8 پایه میتواند 3 وضعیت مختلف داشته باشد. وضعیت اول لحیم شدن پایه به سمت L، وضعیت دوم لحیم شدن به سمت H، و وضعیت سوم عدم اتصال پایه می باشد.

3) برد را بر روی جای خود قرار داده و ریموت را ببندید


جهت برنامه ریزی اولیه ریموت:

1) ولتاژ تغذیه را به ترمینال مربوطه با در نظر گرفتن پلاریته (مثبت ومنفی) اعمال نمایید

2) سپس توسط تک سوییچ روی گیرنده حافظه آنرا پاک نمایید - 20 ثانیه تک سوییچ را نگه دارید. بدین ترتیب گیرنده با هیچ ریموتی کار نمیکند

3) توسط یکی از شستی های روی ریموت گیرنده را لرن کنین. تک سوییچ روی گیرنده را یک ثانیه فشار دهید و سپس یکی از سوییچ های روی ریموت را بزنید.

4) اگر در هنگام برنامه ریزی ، شاستی شماره دو ریموت را فشار دهید عملکرد لحظه ای و اگر کلید یک را استفاده نمایید کلیه رله ها عملکرد دائمی و کلید سه وضعیت فلیپ فلاپ را خواهد داشت یعنی با فشردن هر کلید فقط رله مربوط به آن روشن می شود و سایر خروجی ها خاموش هستند ، اگر با شاسی چهار برنامه ریزی نمایید ، هشت رله اول به صورت دائمی و هشت رله دوم بصورت لحظه ای عمل میکنند و اگر با شستی شماره پنج برنامه ریزی نمایید ، رله اول بصورت دائمی و باقی پانزده رله به صورت لحظه ای عمل می کنند


  • ریموت فاقد باتری می باشد و یا نیازمند تعویض است



در صورتی که در گزینه های کالا ، گزینه همراه با باکس را انتخاب نمایید، گیرنده مطابق تصویر روبرو خواهد بود( با 16 خروجی)

خصوصیات رله ها
نوع رلهمیلون کوچک
جریان خروجی2 آمپر
خصوصیات عملکردی
ولتاژ ورودی/تغذیه12 ولت مستقیم
فرکانس کاری315 مگاهرتز
نوع تغذیه / کانکتور تغذیهترمینال روبردی
خصوصیات عمومی
کاربریکنترلر صنعتی
کشور سازندهچین
بنچ مارکخوب
گارانتی و خدمات پس از فروشضمانت سلامت کالا
