برد راه انداز ماژول SIM808 با آنتن GPS | GSM

ویژگی اصلی این ماژول ترکیب مودم GSM/GPRS  با ماژول GPS و بلوتوث بر روی یک برد می باشد و میتواند به عنوان یک برد صنعتی جهت ارسال و دریافت فرمان به دستگاه های مختلف مورد استفاده قرار گیرد.

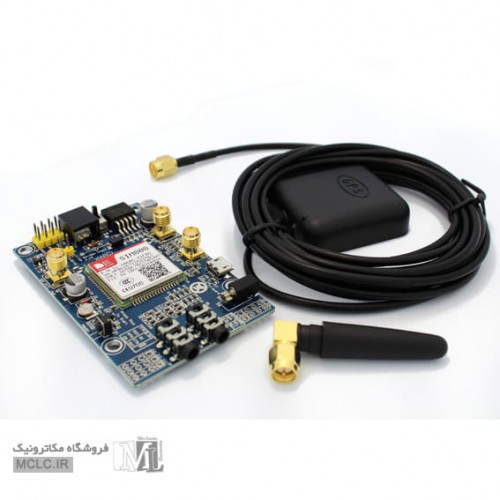

این کالا شامل یک برد راه انداز ماژول SIM808 به همراه یک عدد آنتن GPS و یک آنتن GSM و یک آنتن بلوتوث(رو بردی) می باشد

سایر ویژگی های برد راه انداز:

  • ماژول چهارباند 850 900 1800 1900 مگاهرتز کلاس 12
  • استفاده در سیستم ناوبری ماهواره ای
  • سوکت سیمکارت
  • طراحی مناسب مدار رگولاتور جهت تغذیه برد
  • ولتاژ تغذیه 5 الی 26 ولت
  • ورودی باتری لیتیومی
  • سوکت آنتن
  • دو جک صدا 3.5 میلی متر به عنوان ورودی و خروجی صدا
  • موتور ویبره روی برد
  • قابلیت استفاده از باتری بک آپ
  • پورت MICRO USB جهت برنامه ریزی و آپدیت
  • خروجی سریال UART

در ولتاژ 5 ولتی لازم است آداپتور به راحتی بتواند 2.5 آمپر را فراهم نماید(پیشنهاد میکنیم از آداپتور 5 ولت 5 آمپر استفاده نمایید)

Feature:

Power supply: 5-26V
When the power supply is less than 9V, needs 2A DC
Another channel power supply port is 3.5-4.2V, suitable lithium battery
Computer debugging USB - TTL
1 channel TTL serial port, can switch GPS and GSM function
Can realize GPS positioning, messaging, data and other functions, the average standby at 80MA
Power consumption is about 10MA
With voice and microphone interface
Quad Band, globally available




1 channel GPS antenna interface, SMA interface for connecting an active antenna (default), you can also access the passive antenna
1 channel GSM antenna interface, SMA interface
1 channel bluetooth antenna interface, SMA interface
1 channel voice interface, 1 channel mic interface
1 channel efficient LDO power supply, input voltage is 5-26V. Note that when the input voltage is less than 9V, please ensure that the power supply can provide current 2A. Another channel power supply input port 3.5-4.2V (suitable for lithium battery)
1 channel TTL level interface, perfectly compatible with 5V, 3.3V, 2.85V level system
1 channel USB interface, allows easy updates to SIM808
Important chip pin all leads out

The module basic through the serial port to send AT commands to achieve control, use this module only requires a power supply and a serial port.
Control module method:





Boot up Sequence:

After powering on, the indicator LED (PWR) will light up.

Press and hold the start button until the other three LEDs light up.

Once the LED starts flashing, you know the SIM808 has begun working.

When the power supply, antenna and SIM card are connected to the module correctly, the LED will flash during boot (1 second on, 1 second off)

Afterwards, a slow flash (1 second on, 3 seconds off) will indicate that the module is registered to the network.


When using the GPS functionality, send the command AT+CGPSINF=* (where * is replaced by your command value, see the AT instruction set) to get the longitude and latitude information through the GPRS TTL interface. You can also get longitude and latitude information via NEMA data through the GPS TTL level interface.

Note: GPS functionality is off by default. When using the GPS function, send the following two AT commands to turn on the GPS functionality: AT+CGPSPWR=1 and AT+CGPSRST=1
These two instructions are used to power on GPS functionality and reset the GPS. Then, the GPS TTL level interface will send data out with the default baud rate of 115200(you can send an AT command to change the baud rate).
